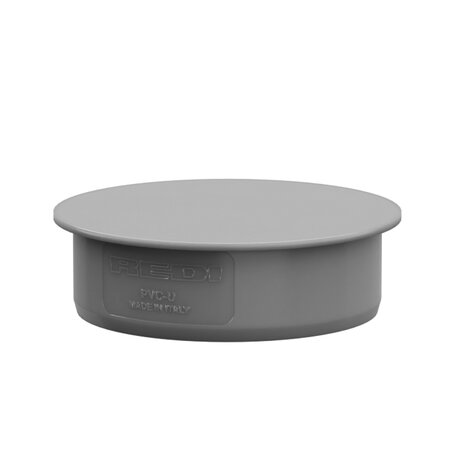

Tappo di chiusura maschio

I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.



Indietro Data sheet

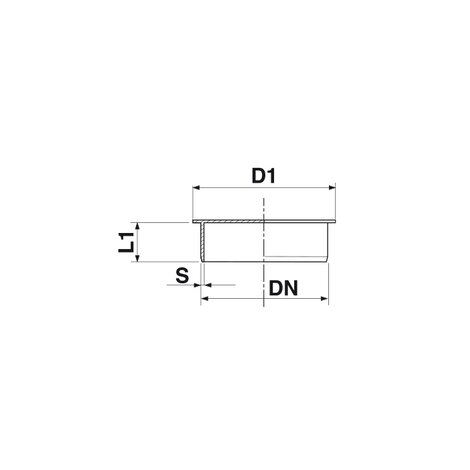

Codice DN (mm) D1 (mm) S (mm) L1 (mm) RAL
0661102 110 126 3,2 38 8023
066110E 110 126 3,2 38 8023
0661202 125 142 3,2 42 8023
066120E 125 142 3,2 42 8023
0661602 160 180 4,0 49 7037
066160E 160 180 4,0 49 8023
0662002 200 223 4,9 59 7037
066200E 200 223 4,9 59 8023
0662502 250 282 6,2 90 7037
0662501 250 282 6,2 90 8023
0663002 315 350 7,7 93 7037
0663001 315 350 7,7 93 8023
06640M2 400 440 9,8 95 7037
06640M1 400 440 9,8 95 8023
D665001 500 558 12,3 120 8023
