Il manuale di progettazione per sistemi di tubazioni industriali in materiali termoplastici
Con l'obiettivo di condividere con progettisti, designer, OEM (original equipment manufacturer), EPC (engineering procurment and construction) e società di ingegneria le conoscenze e le competenze frutto della propria esperienza, Aliaxis offre questo manuale completo che vi supporterà nella progettazione di un impianto di trasporto fluidi in pressione dalla A alla Z: dalle proprietà fisico chimiche dei materiali alle linee guida per la progettazione e la corretta installazione di sistemi di tubazioni in resine termoplastiche. Aliaxis propone anche una selezione di soluzioni, disponibili nel suo portafoglio, idonee agli impianti da progettare.
![](/website/aliaxis-it/STRUMENTI%20E%20SERVIZI/Engineering%20manual/Aliaxis-Italia-manuale-tecnico-di-progettazione.jpg)
Proprietà dei materiali, dimensionamento e installazione.

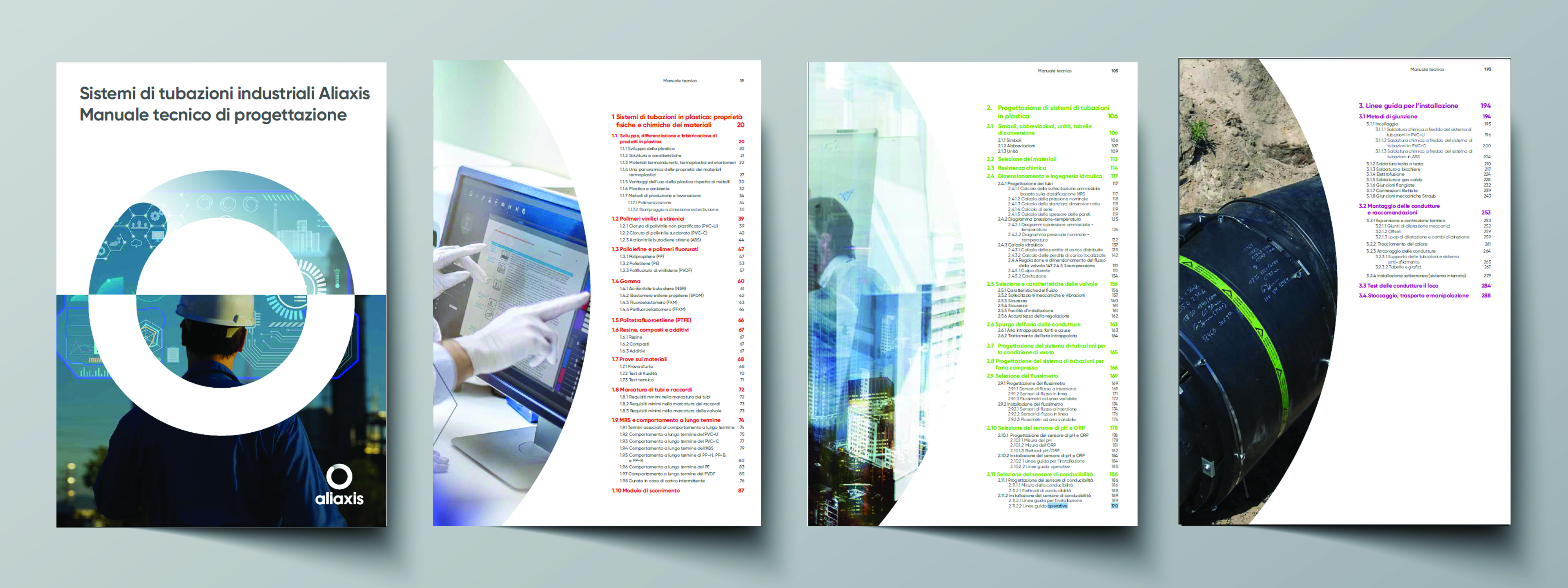

Il manuale tecnico di progettazione impianti industriali per il trasporto di fluidi in pressione raccoglie, in maniera chiara e sintetica, i fondamenti su cui si basa il design di nuovi impianti o il revamping di quelli già esistenti. Gli argomenti contenuti nel manuale sono suddivisi in quattro sezioni:
1. Proprietà chimico fisiche dei materiali termoplastici
2. Progettazione e dimensionamento degli impianti di trasporto fluidi in pressione
3. Linee guida per la corretta installazione dei componenti sull'impianto
4. Il portafoglio Aliaxis
![](/website/aliaxis-it/STRUMENTI%20E%20SERVIZI/Engineering%20manual/Aliaxis-Italia-capitoli-manuale-di-progettazione-ita.jpg)
Le proprietà fisico chimiche dei materiali termoplastici

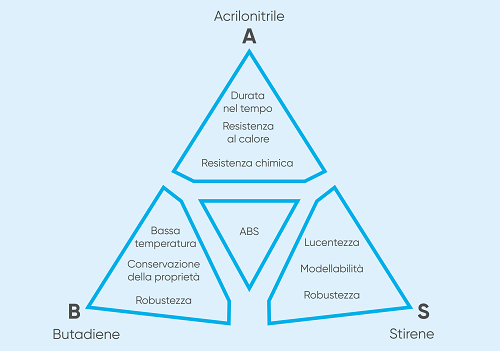

L’acrilonitrile butadiene stirene (ABS) è un comune polimero termoplastico. La sua temperatura di transizione vetrosa è di circa 105°C. L'ABS è amorfo e quindi non ha un vero punto di fusione.
L’ABS deriva da acrilonitrile, butadiene e stirene (...) Le proporzioni possono variare dal 15 al 35% di acrilonitrile, dal 5 al 30% di butadiene e dal 40 al 60% di stirene. I gruppi nitrilici delle catene vicine, essendo polari, si attraggono a vicenda e legano le catene insieme, rendendo la plastica ABS più forte del polistirene puro. Lo stirene dà alla plastica una superficie lucida e impermeabile. Il polibutadiene, una sostanza gommosa, fornisce tenacità anche a basse temperature. Per la maggior parte delle applicazioni, l’ABS può essere usato tra i -40 °C e i 60 °C poiché le sue proprietà meccaniche variano con la temperatura. Le proprietà sono create dal processo di tempra in gomma...
![proprietà chimiche dei materiali](/website/aliaxis-it/STRUMENTI%20E%20SERVIZI/Engineering%20manual/Aliaxis-Italia-abs-ita.png)
![resina termoplastica](/website/aliaxis-it/STRUMENTI%20E%20SERVIZI/Engineering%20manual/Aliaxis-Italia-propriet%C3%A0-dei-materiali.png)
La progettazione e il dimensionamento degli impianti di trasporto fluidi in pressione

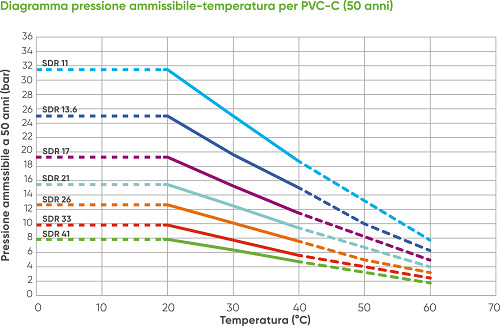

La resistenza del materiale termoplastico è sensibile alla temperatura.
Poiché i valori di pressione standard sono determinati alla temperatura ambiente di 20 °C, per valori superiori o inferiori la pressione cambia: la relazione tra pressione e temperatura nominale e pressione e temperatura ammissibili è mostrata nei diagrammi per materiale (...) che si riferiscono a acqua o fluidi non pericolosi, contro i quali il materiale è considerato chimicamente resistente; in altri casi, è necessaria un’adeguata diminuzione della pressione...
Linee guida per la corretta installazione dei componenti sull'impianto
Il processo di saldatura testa a testa, ad elementi termici per contatto, è il procedimento di giunzione di due elementi (tubi, raccordi o manicotti di valvole) di uguale diametro e spessore in cui le superfici da saldare sono riscaldate fino a fusione per contatto con un elemento termico e successivamente, dopo l’allontanamento di questo, sono unite a pressione per ottenere la saldatura.
Per garantire una buona giunzione, prima di procedere con la saldatura occorre...
![come raccordare tubi in polietilene](/website/aliaxis-it/STRUMENTI%20E%20SERVIZI/Engineering%20manual/Aliaxis-Italia-butt-welding.png)
![polimeri termoplastici](/website/aliaxis-it/STRUMENTI%20E%20SERVIZI/Engineering%20manual/Aliaxis-Italia-polimeri-PVC-U.png)
Il portafoglio Aliaxis
Il PVC-U rappresenta una fra le soluzioni economicamente più valide nel campo dei materiali termoplastici e metallici per risolvere i problemi che si incontrano nel trasporto dei fluidi chimici corrosivi e nella distribuzione e trattamento delle acque in genere. Il sistema di tubazioni in PVC-U è ideale a temperature di esercizio nell’intervallo da 0 °C a +60 °C.
Il sistema PVC-U è disponibile in diversi portafogli e marchi con l’obiettivo di soddisfare tutte le esigenze dei clienti in diversi sottosegmenti.
Il nostro portafoglio FIP PVC-U offre un sistema completo che fa leva su un'innovativa e vasta gamma di valvole, tubi e raccordi pvc pressione di alta qualità per qualsiasi applicazione industriale e di processo....
