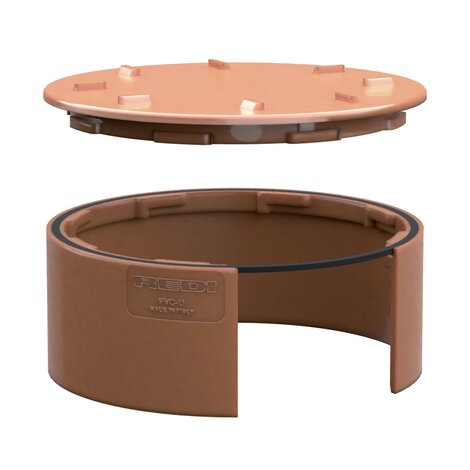

Tappo a baionetta maschio/femmina
I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.
Note: Guarnizione a labbro standard
| Codice | DN (mm) | D1 (mm) | S (mm) | L1 (mm) | L2 (mm) | RAL |
|---|---|---|---|---|---|---|
| 1652501 | 250 | 262 | 6,1 | 90 | 18 | 8023 |
| 1652502 | 250 | 262 | 6,1 | 90 | 18 | 7037 |
| 16525F2 | 250 | 262 | 5,5 | 86 | 18 | 7037 |
| 1653001 | 315 | 354 | 7,7 | 93 | 22 | 8023 |
| 1653002 | 315 | 354 | 7,7 | 93 | 22 | 7037 |
| 16530F2 | 315 | 330 | 6,9 | 89 | 22 | 7037 |
