Manicotto 1 O-Ring (con battente)

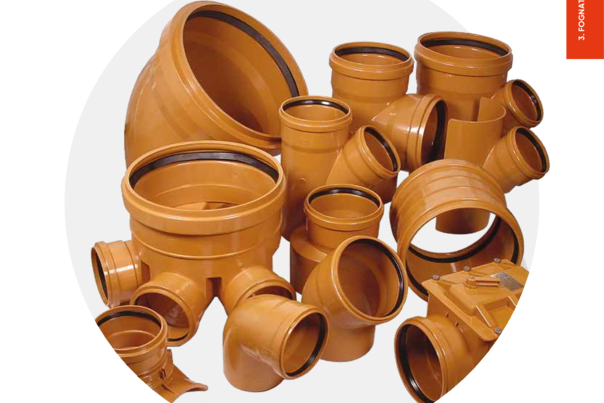

I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.

Note: Guarnizione a labbro standard

Indietro Data sheet
Codice DN (mm) S (mm) L1 (mm) L2 (mm) RAL
0631181 110 2,9 60 122 8023
0631182 110 2,9 60 122 7037
0631281 125 2,9 68 141 8023
0631282 125 2,9 68 141 7037
0631681 160 3,6 75 154 8023
0631682 160 3,6 75 154 7037
0632081 200 4,4 106 217 8023
0632082 200 4,4 106 217 7037
0632581 250 5,5 123 254 8023
0632582 250 5,5 123 254 7037
0633081 315 6,9 144 297 8023
0633082 315 6,9 144 297 7037
