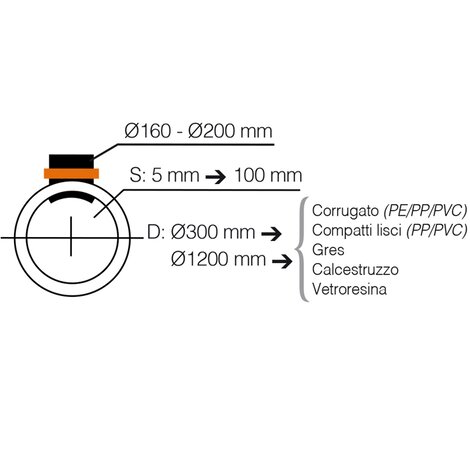

Easy Clip Link Ø160 (per tubi corrugati, compatti lisci, gres, calcestruzzo, vetroresina)

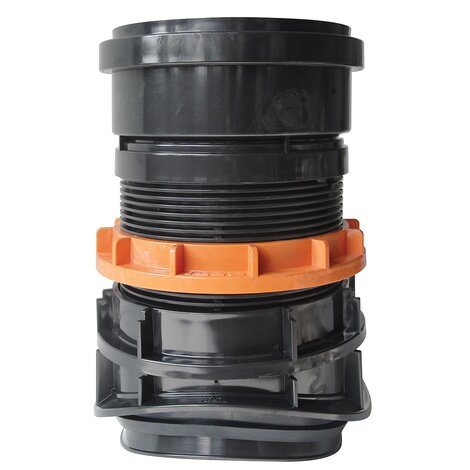

Easy Clip è un raccordo di connessione che permette di realizzare l'allaccio (Ø160 e Ø200) ad una condotta.
L'ancoraggio del raccordo è di tipo meccanico,non necessita di collanti, ed è adatto sia alle installazioni sul nuovo che per le installazioni su collettori esistenti.

Note:
Ogni clip è imballata in scatola singola, completa di apposita chiave di serraggio, tubetto di lubrificante e istruzioni di montaggio.
Lubrificante incluso: Camon scivolina Art. 6741500 tubo gr. 150

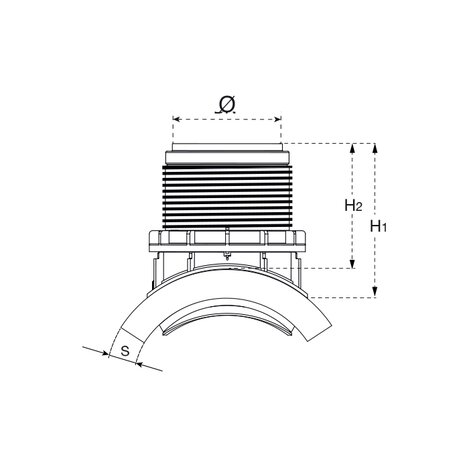

Sporgenza di Easy Clip installata su tubo: H2 = H1 - S.
Il calcolo è stimato con approssimazione di 1cm.
S= spessore del tubo in mm

Guida alla scelta della corretta connessione meccanica CONFIGURATORE EASY CLIP

Indietro Data sheet
Codice Certificato H1 (mm) Ø (mm) Tipo
1A20058 CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 315 200 Codice fresa di utilizzo AD2013P (per tubi plastici)
1C20058 CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 315 200 Codice fresa di utilizzo AC2CSDZ (per tubi plastici)
1D20058 CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 315 200 Codice fresa di utilizzo AD2013P
1E20058 CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 315 200 Codice fresa di utilizzo AC2CSDZ
1G20058 CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 315 200 Codice fresa di utilizzo AD2013P
1H20058 CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 315 200 Codice fresa di utilizzo AD2013P / AC2CSDZ
1J20058 CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 315 200 Codice fresa di utilizzo AD2013P
1K20058 CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 315 200 Codice fresa di utilizzo AD2013P / AC2CSDZ
1X20058 CSTB: ANF EN 1401 265 200 Codice fresa di utilizzo AD2013P
1Y20058 CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 265 200 Codice fresa di utilizzo AD2013P
1Z20058 CSTB: ANF EN 1401 265 200 Codice fresa di utilizzo AD2013P
