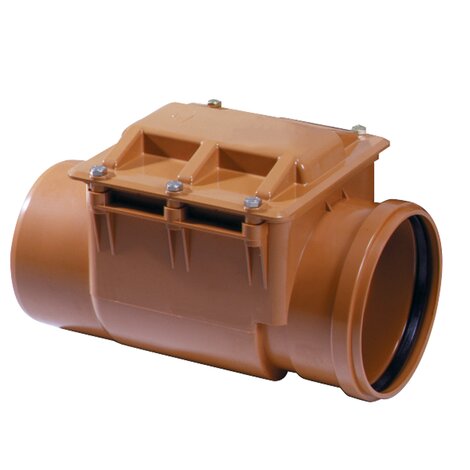

Camera di ispezione
I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.
Note: Guarnizione a labbro normale

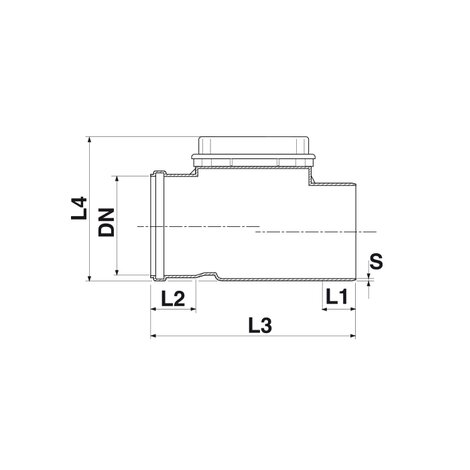

| Codice | DN (mm) | S (mm) | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | RAL |
|---|---|---|---|---|---|---|---|
| 1475551 | 110 | 4,0 | 61 | 61 | 307 | 192 | 8023 |
| 1476051 | 125 | 4,0 | 68 | 65 | 318 | 192 | 8023 |
| 1471691 | 160 | 4,0 | 74 | 74 | 334 | 220 | 8023 |
| 1472091 | 200 | 4,5 | 100 | 86 | 451 | 280 | 8023 |
