Valvola a membrana

La valvola a membrana DK è ideale per la regolazione e l'intercettazione di fluidi abrasivi o con impurità. La nuova geometria interna del corpo aumenta notevolmente il coefficiente di flusso, riduce le perdite di carico e consente una regolazione accurata su tutta la corsa dell’otturatore. La DK si presenta con ingombri e pesi ridotti. L’innovativo volantino è dotato di un meccanismo brevettato di blocco della manovra, immediato ed ergonomico, che consente di bloccare qualsiasi posizione di regolazione raggiunta.

CARATTERISTICHE COMUNI A TUTTE LE DK:

  • Sistema di giunzione per incollaggio (solo PVC-U e PVC-C), per saldatura (solo PP-H e PVDF), per filettatura e per flangiatura
  • Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
  • Organi di manovra interni in metallo isolati dal fluido e dall’ambiente esterno
  • Modularità della gamma: solo 2 volantini e 4 membrane e coperchi per 7 diverse misure di valvola
  • Volantino non saliente, dotato di un indicatore ottico graduato e protetto da un cappuccio in PVC trasparente con O-ring di tenuta
  • Viti di fissaggio del coperchio in Acciaio INOX protette da tappi in PE. Nessuna parte metallica esposta all’ambiente esterno per prevenire ogni rischio di corrosione
  • Nuovi corpi flangiati: i nuovi corpi, caratterizzati da una struttura flangiata monolitica, sono disponibili nei materiali PVC-U, PVC-C, PP-H e PVDF. Questo design, esente da giunzioni tra corpo e flange, riduce notevolmente gli stress meccanici ed aumenta le prestazioni del sistema
  • Il Sistema di tenuta CDSA (Circular Diaphragm Sealing Angle) con una distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta, offre i seguenti vantaggi:

− Riduzione della coppia di manovra
− Minore stress meccanico per tutti i componenti della valvola (attuatore, corpo e membrana)
− Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizazione
− Facilità di pulizia delle zone interne della valvola

  • Indicatore ottico di posizione graduato ad alta visibilità e protetto da un coperchio trasparente con O-Ring di tenuta
  • Nuovo design interno del corpo valvola: coefficiente di flusso notevolmente aumentato e ridotte perdite di carico. L’efficienza raggiunta ha permesso inoltre di ridurre gli ingombri e i pesi della valvola
  • Linearità di regolazione: i profili interni della valvola permettono anche di migliorare notevolmente la curva caratteristica della valvola per ottenere una regolazione particolarmente sensibile e accurata su tutta la corsa dell’otturatore

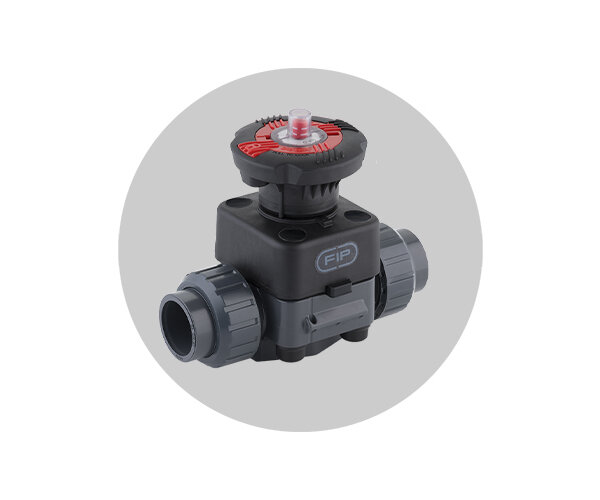

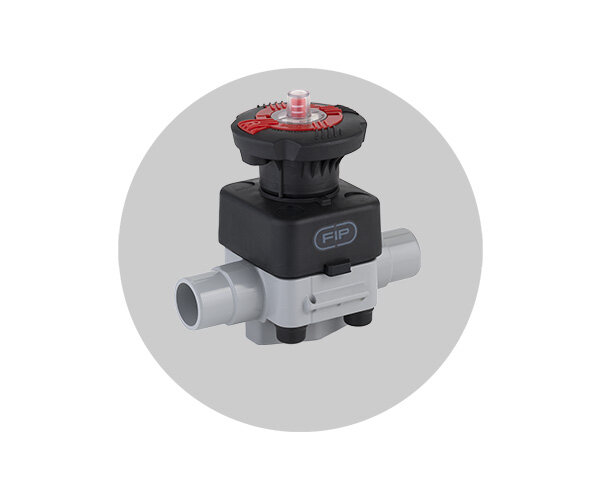

Valvole manuali

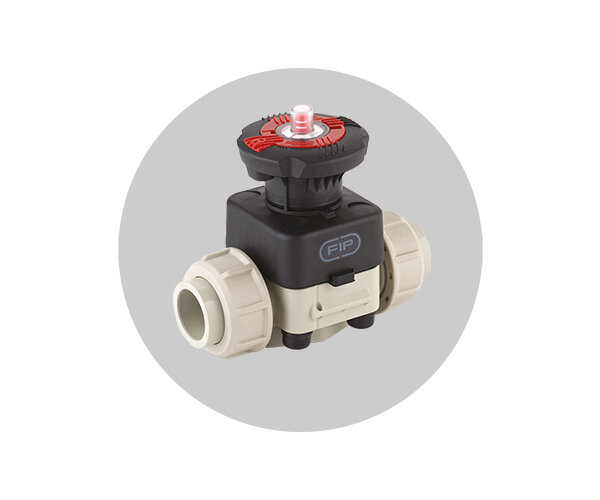

CARATTERISTICHE SPECIFICHE DK MANUALE DN 15:65:

  • Predisposizione per personalizzazione tramite piastrina di identificazione. La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Sistema DIALOCK®: innovativo volantino di comando dotato di un meccanismo di blocco della manovra immediato ed ergonomico, che consente di regolare e bloccare la valvola in oltre 300 posizioni
  • Volantino e coperchio in PP-GR ad elevata resistenza meccanica e chimica a protezione totale per isolare tutte le parti metalliche interne dal contatto con agenti esterni
  • Connessione a pin flottante tra vite di comando e membrana per aumentarne la tenuta e la durata evitando carichi concentrati
  • Supporto di fissaggio della valvola integrato nel corpo dotato di inserti filettati in metallo che consente anche una semplice e veloce installazione a pannello o a muro con la piastrina di fissaggio PMDK (fornita come accessorio)

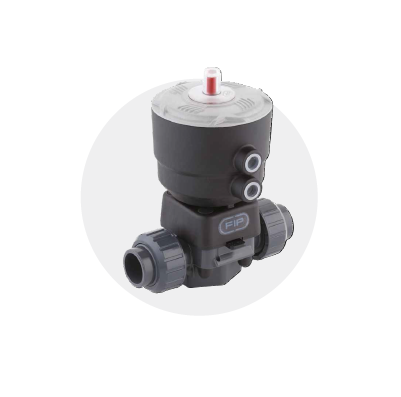

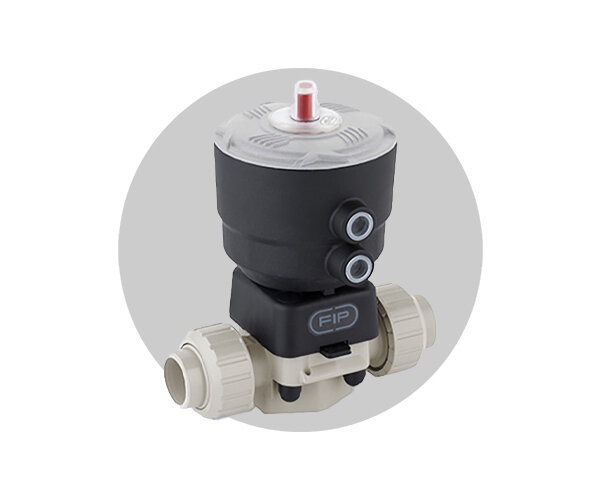

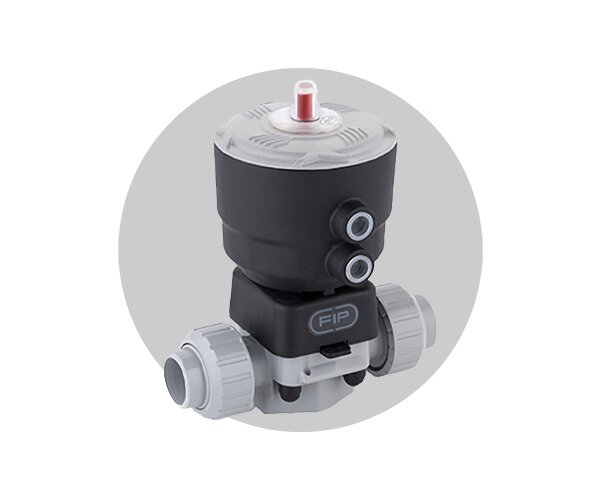

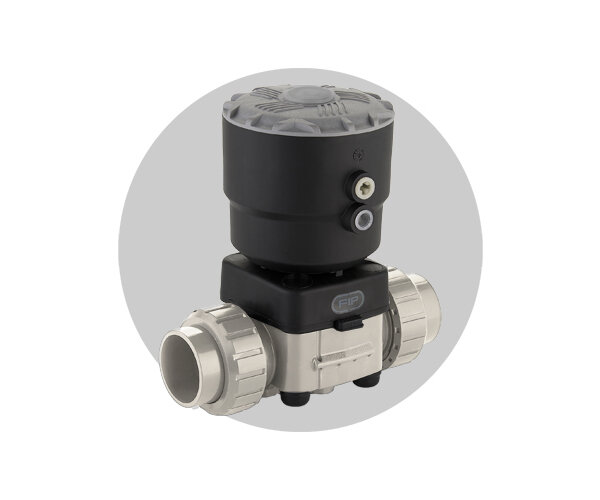

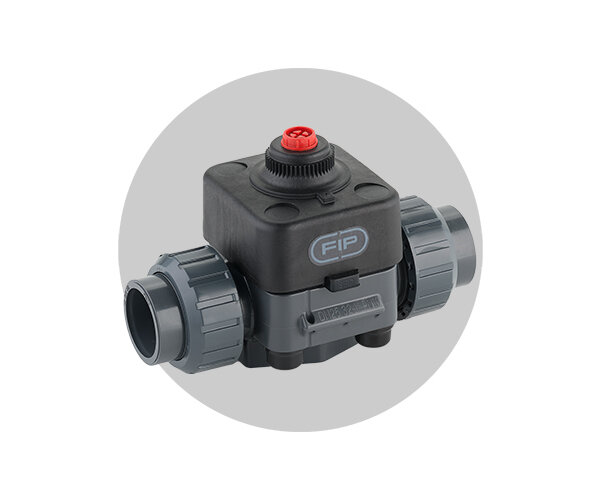

Valvole attuate

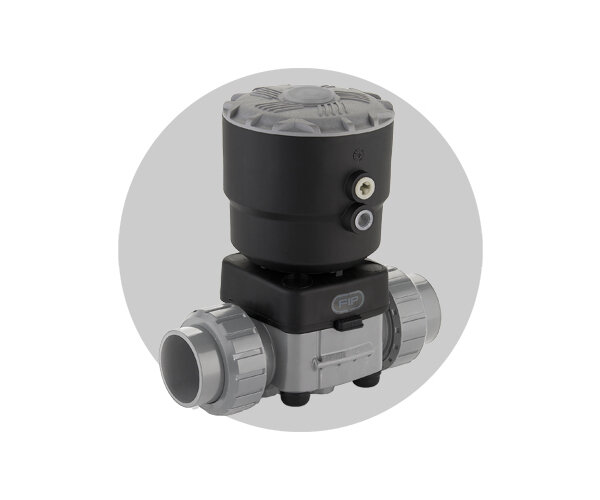

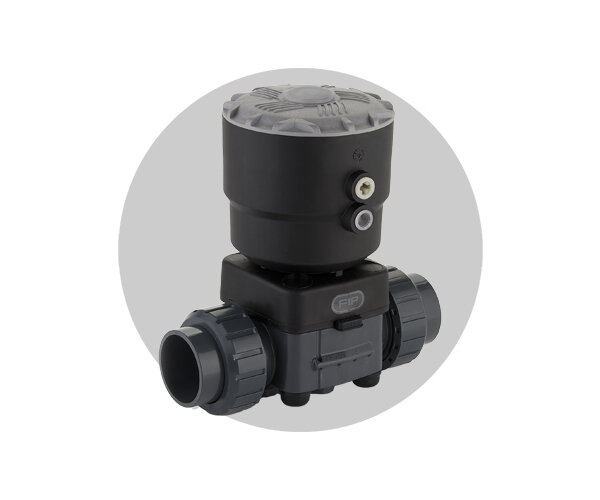

CARATTERISTICHE SPECIFICHE DK ATTUATE DN 15:65:

  • Attuatore a pistone in PP-GR compatto e leggero idoneo all’utilizzo in condizioni ambientali gravose e chimicamente aggressive con sistema di contenimento perimetrale della membrana che garantisce una compressione ideale della gomma evitando l’espansione laterale
  • Pistone in IXEF® ad alta resistenza meccanica. La superficie esterna ad elevata finitura garantisce una perfetta scorrevolezza sulla guarnizione e consente una lunga durata operativa senza manutenzione all’attuatore
  • Stelo in acciaio inox ad alta resistenza con doppio O-Ring di tenuta. Connessione a pin flottante tra stelo dell’attuatore e membrana per aumentarne la tenuta e la durata evitando carichi concentrati
  • Attuatore dotato di 6 molle a cartuccia indipendenti disposte radialmente per una perfetta distribuzione del carico sul pistone
  • Guarnizione primaria con doppia funzione. Tenuta sul pistone: guarnizione non in movimento ed alloggiata saldamente sul cilindro dell’attuatore anzichè sul pistone. Tenuta verso l’esterno: la guarnizione posta a monte della connessione filettata tra coperchio e cilindro garantisce che l’accoppiamento non subisca le sollecitazioni indotte dalla pressione all’interno dell’attuatore
  • Agevole installazione anche in spazi ristretti: ingressi dell’aria compressa con connessioni filettate G 1/4” orientabili per poter essere allineati con la tubazione. Le connessioni in PPGR consentono evitano problemi di corrosione.

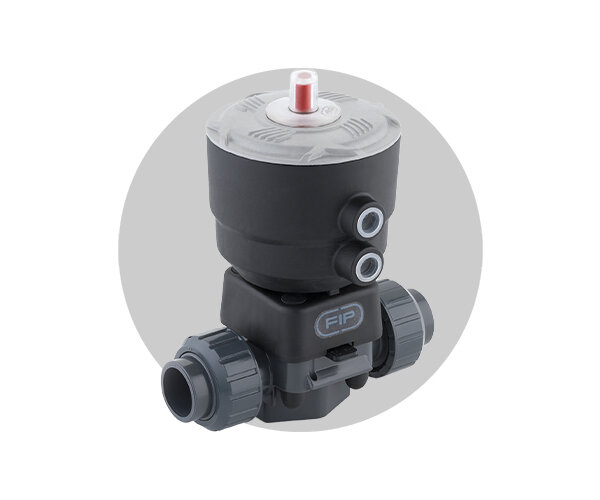

Valvole attuate pneumaticamente
