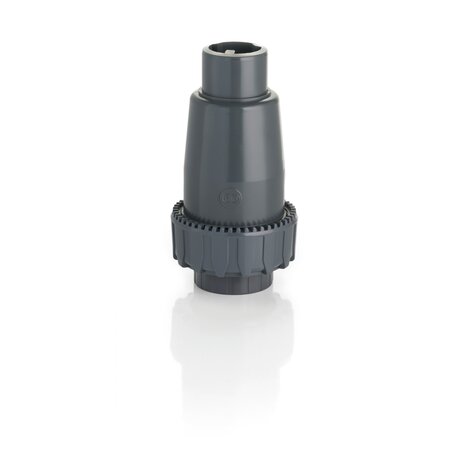

VZIV - Valvola di fondo DN 10:50
Valvola di fondo con attacco maschio per incollaggio, serie metrica.
La valvola di fondo VZ permette il passaggio del fluido in una sola direzione.

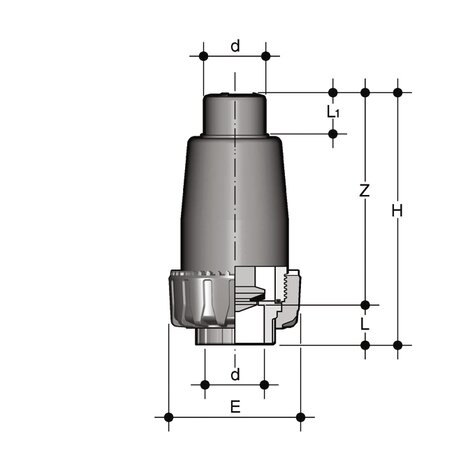

| Codice | d | DN | PN | E | H | L | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| VZIV016E | 16 | 10 | 16 | 55 | 101 | 14 | 15 | 87 | 105 |
| VZIV020E | 20 | 15 | 16 | 55 | 103 | 16 | 18 | 87 | 120 |
| VZIV025E | 25 | 20 | 16 | 66 | 125 | 19 | 20 | 106 | 210 |
| VZIV032E | 32 | 25 | 16 | 75 | 150 | 22 | 24 | 128 | 350 |
| VZIV040E | 40 | 32 | 16 | 87 | 171 | 26 | 28 | 145 | 560 |
| VZIV050E | 50 | 40 | 16 | 100 | 187 | 31 | 34 | 156 | 760 |
| VZIV063E | 63 | 50 | 16 | 122 | 223 | 38 | 41 | 185 | 1340 |
- Sistema di giunzione per incollaggio e per filettatura
- Nessuna parte metallica in contatto col fluido
- Pistone con incluso contrappeso per poter lavorare con fluidi ad alta intensità
- Limitate perdite di carico. Minime contropressioni sono richieste per la tenuta ermetica
- Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Possibilità di effettuare la manutenzione con il corpo valvola installato
