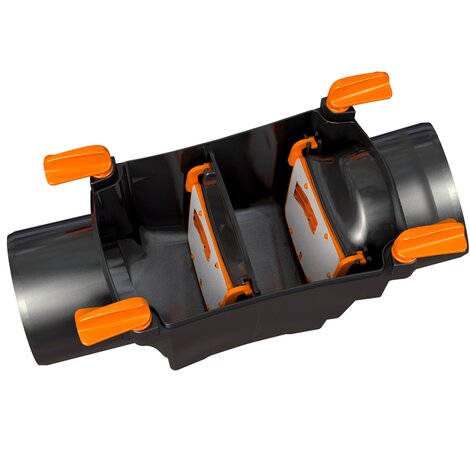

Valvola antiriflusso OTTIMA 2 piattelli M/F sistema incollaggio
La valvola antiriflusso "OTTIMA" va installata nelle tubazioni di scarico e permette il normale deflusso delle acque nella fognatura pubblica impedendone il riflusso.
| Note: | Piattello INOX di serie |
| Applicazione: | La Valvola Antiriflusso va installata nelle tubazioni di scarico e permette il normale deflusso delle acque nella fognatura pubblica impedendone il riflusso. |

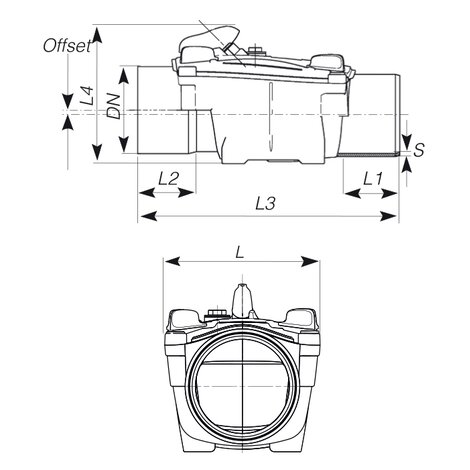

| Codice | DN (mm) | S (mm) | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | Offset (mm) | Piattello | Inox |
|---|---|---|---|---|---|---|---|---|---|---|
| 12S1008 | 100 | 3,0 | 171 | 60 | 53 | 334 | 184 | 7 | TYPE 2 | Inox |
| 12S1108 | 110 | 3,2 | 171 | 65 | 63 | 350 | 184 | 7 | TYPE 2 | Inox |
| 12S1208 | 125 | 3,2 | 255 | 73 | 69 | 458 | 226 | 9 | TYPE 2 | Inox |
| 12S1608 | 160 | 4,0 | 255 | 83 | 82 | 491 | 226 | 9 | TYPE 2 | Inox |
