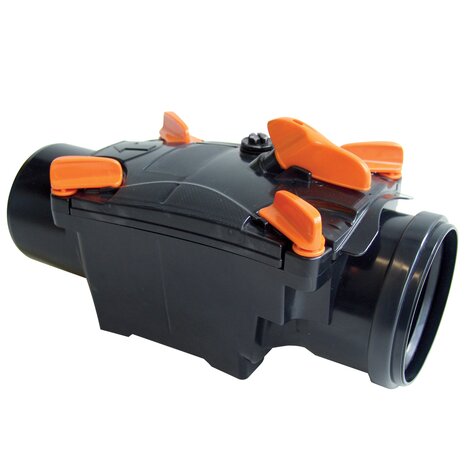

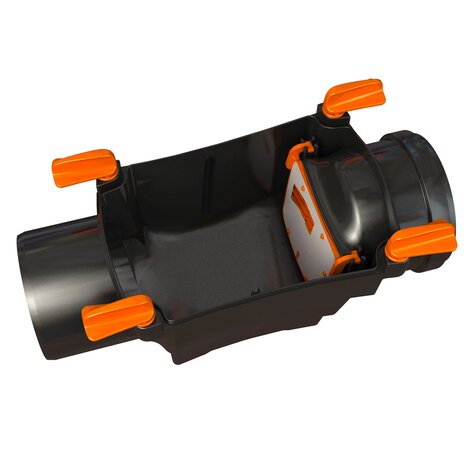

Valvola antiriflusso OTTIMA 1 piattello M/F con guarnizione a labbro

La valvola antiriflusso "OTTIMA" va installata nelle tubazioni di scarico e permette il normale deflusso delle acque nella fognatura pubblica impedendone il riflusso.

Guarnizione labbro bloccata. Tutti gli altri diametri sono disponibili nella versione CLASSICA.
Note: Piattello INOX di serie
Applicazione: La Valvola Antiriflusso va installata nelle tubazioni di scarico e permette il normale deflusso delle acque nella fognatura pubblica impedendone il riflusso.
Indietro Data sheet

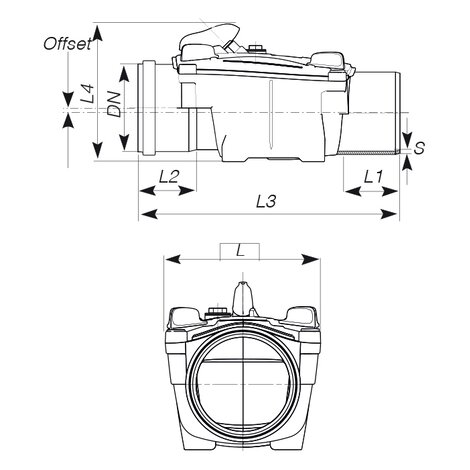

Codice DN (mm) S (mm) L (mm) L1 (mm) L2 (mm) L3 (mm) L4 (mm) Offset (mm) Piattello Inox
11R1048 100 3,0 171 60 57 338 184 7 TYPE 1 Inox
11R1148 110 3,2 171 65 63 350 184 7 TYPE 1 Inox
11R1248 125 3,2 255 73 69 458 226 9 TYPE 1 Inox
11R1648 160 4,0 255 83 82 491 226 9 TYPE 1 Inox
