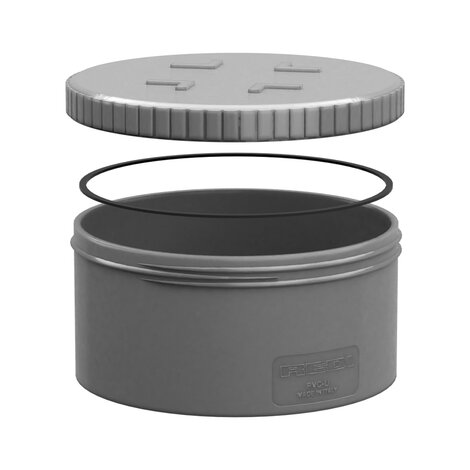

Tappo a vite per ispezione maschio

I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.

Note: Guarnizione a labbro standard

Indietro Data sheet

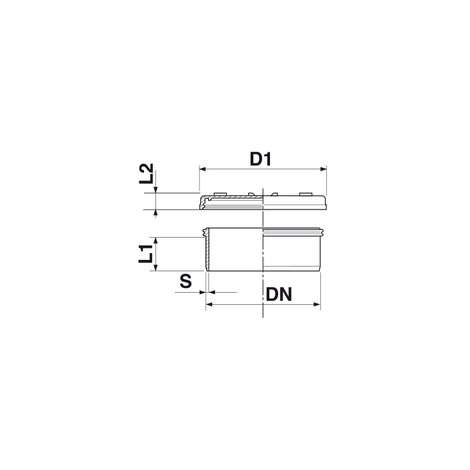

Codice DN (mm) D1 (mm) S (mm) L1 (mm) L2 (mm) RAL
0651101 110 125 3,4 62 19 8023
0651102 110 125 3,4 62 19 7037
0651201 125 141 3,0 60 25 8023
0651202 125 141 3,0 60 25 7037
1651601 160 176 3,1 60 23 8023
1651602 160 176 3,1 60 23 7037
1652001 200 216 3,4 80 23 8023
1652002 200 216 3,4 80 23 7037
