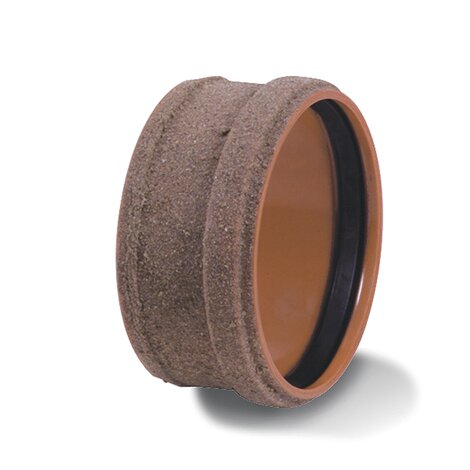

Manicotto sabbiato
I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.
Note: Guarnizione a labbro normale

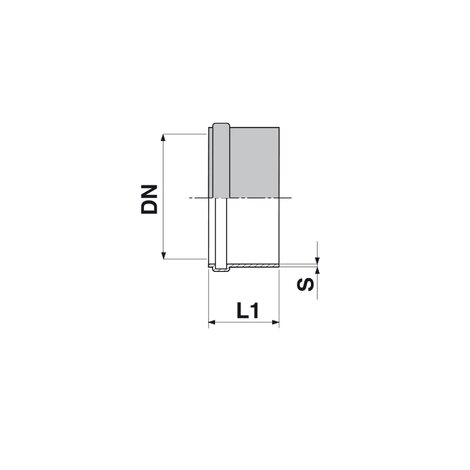

Codice | DN (mm) | S (mm) | L1 (mm) | RAL |
---|---|---|---|---|
0641191 | 110 | 2,9 | 61 | 8023 |
0641291 | 125 | 2,9 | 69 | 8023 |
0641642 | 160 | 3,6 | 74 | 7037 |
0642042 | 200 | 4,4 | 107 | 7037 |
0642591 | 250 | 5,5 | 126 | 8023 |
0643091 | 315 | 6,9 | 146 | 8023 |
1644091 | 400 | 8,8 | 160 | 8023 |
1645091 | 500 | 9,8 | 214 | 8023 |
