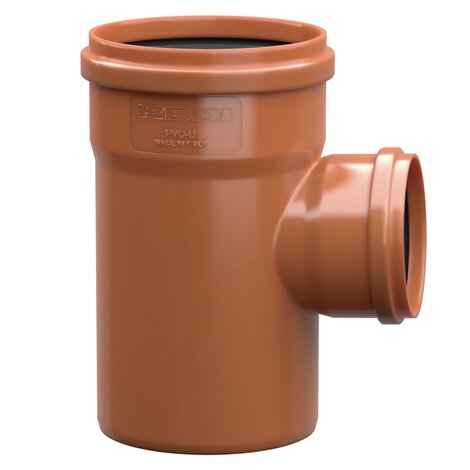

Derivazione ridotta 87°30' M/F

I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.

Note: Guarnizione a labbro

Indietro Data sheet

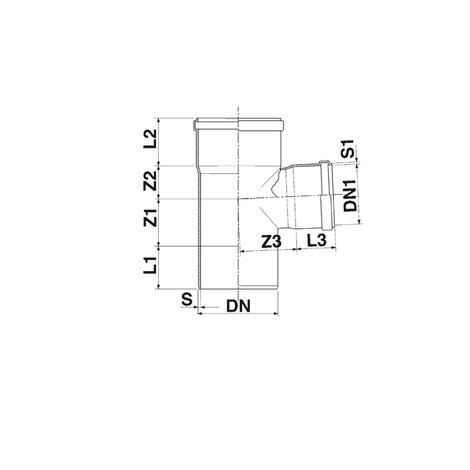

Codice	DN (mm)	DN 1 (mm)	S (mm)	S1 (mm)	Z 1 (mm)	Z 2 (mm)	Z 3 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	α	RAL
0357251	125	110	3,2	3.0	84	58	92	78	77	67	87° 30'	8023
0357242	125	110	3,2	3.0	84	58	92	78	77	67	87° 30'	7037
035165E	160	110	4,0	3.2	59	69	87	81	74	57	87° 30'	8023
0351642	160	110	4,0	3.2	59	69	87	81	74	57	87° 30'	7037
0353642	160	125	4,0	3.2	60	81	94	88	71	62	87° 30'	7037
0353651	160	125	4,0	3.2	60	81	94	88	71	62	87° 30'	8023
0350142	200	110	4,9	3.2	50	110	120	135	86	59	87° 30'	7037
035015E	200	110	4,9	3.2	50	110	120	135	86	59	87° 30'	8023
0350242	200	125	4,9	3.2	58	110	120	125	86	62	87° 30'	7037
035025E	200	125	4,9	3.2	58	110	120	125	86	62	87° 30'	8023
0352042	200	160	4,9	4.0	75	110	132	110	86	74	87° 30'	7037
0352051	200	160	4,9	4.0	75	110	132	110	86	74	87° 30'	8023
035205E	200	160	4,9	4	75	110	132	110	86	74	87° 30'	8023
0353542	250	110	6,2	3.2	90	100	132	144	99	51	87° 30'	7037
0353551	250	110	6,2	3.2	90	100	132	144	99	51	87° 30'	8023
0353442	250	125	6,2	3.2	90	100	132	113	130	61	87° 30'	7037
0354042	250	160	6,2	4.0	90	100	134	117	126	85	87° 30'	7037
0354051	250	160	6,2	4.0	90	100	134	117	126	85	87° 30'	8023
0353851	250	200	6,2	4.9	132	143	136	123	120	116	87° 30'	8023
0353842	250	200	6,2	4.9	132	143	136	123	120	116	87° 30'	7037
1352252	315	110	7,7	3.2	50	150	176	180	116	56	87° 30'	7037
1352251	315	110	7,7	3.2	50	150	176	180	116	56	87° 30'	8023
1353352	315	125	7,7	3.2	55	150	176	174	116	65	87° 30'	7037
1353351	315	125	7,7	3.2	55	150	176	174	116	65	87° 30'	8023
1354451	315	160	7,7	4.0	75	150	180	155	116	73	87° 30'	8023
1354452	315	160	7,7	4.0	75	150	180	155	116	73	87° 30'	7037
1354152	400	110	9,8	3.2	153	183	240	180	145	60	87° 30'	7037
1354151	400	110	9,8	3.2	153	183	240	180	145	60	87° 30'	8023
1354251	400	125	9,8	3.2	153	183	240	180	145	65	87° 30'	8023
1354252	400	125	9,8	3.2	153	183	240	180	145	65	87° 30'	7037
1355551	315	200	7,7	4.9	95	150	185	135	116	87	87° 30'	8023
1355552	315	200	7,7	4.9	95	150	185	135	116	87	87° 30'	7037
D354691	315	250	7,7	6.2	166	178	174	128	140	110	87° 30'	8023
D354652	315	250	7,7	6.2	166	178	174	128	140	110	87° 30'	7037
1356651	400	160	9,8	4.0	120	205	135	215	160	87	87° 30'	8023
1356652	400	160	9,8	4.0	120	205	135	215	160	87	87° 30'	7037
1357751	400	200	9,8	4.9	145	240	145	215	175	104	87° 30'	8023
1357752	400	200	9,8	4.9	145	240	145	215	175	104	87° 30'	7037
1358851	400	250	9,8	6.2	186	227	270	180	145	105	87° 30'	8023
1358852	400	250	9,8	6.2	186	227	270	180	145	105	87° 30'	7037
1359951	400	315	9,8	6,9	186	227	260	180	145	125	87° 30'	8023
1359952	400	315	9,8	6,9	186	227	260	180	145	125	87° 30'	7037
1355051	500	110	10,5	3.2	163	205	290	210	170	60	87° 30'	8023
1355052	500	110	10,5	3.2	163	205	290	210	170	60	87° 30'	7037
1355251	500	125	10,5	3.2	163	205	290	210	170	65	87° 30'	8023
1355252	500	125	10,5	3.2	163	205	290	210	170	65	87° 30'	7037
1355351	500	160	10,5	4.0	163	205	300	210	170	85	87° 30'	8023
1355352	500	160	10,5	4.0	163	205	300	210	170	85	87° 30'	7037
1355451	500	200	10,5	4.9	163	205	300	210	170	95	87° 30'	8023
1355452	500	200	10,5	4.9	163	205	300	210	170	95	87° 30'	7037
D354991	500	250	10,5	6.2	-	-	-	210	170	105	87° 30'	8023
D355091	500	315	10,5	6,9	-	-	-	210	170	125	87° 30'	8023
D355191	500	400	10,5	9.8	-	-	-	210	170	145	87° 30'	8023
