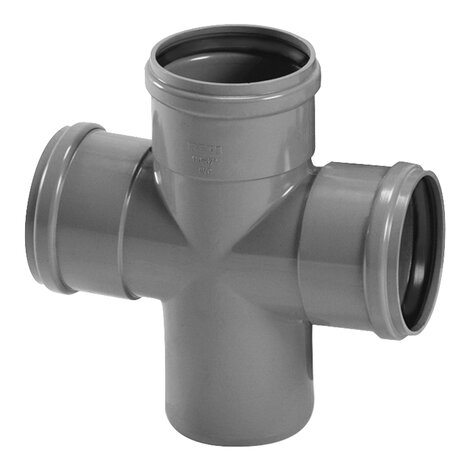

Derivazione doppia 87°
I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.
Note: Guarnizione a labbro bloccata

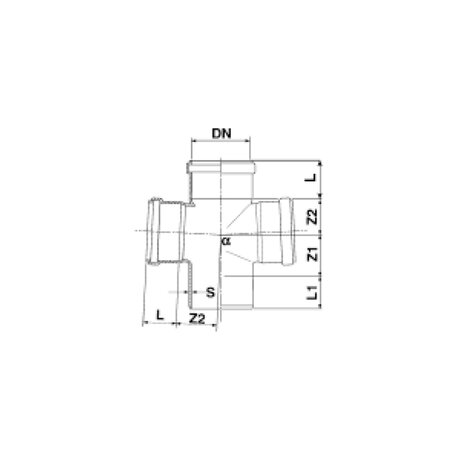

Codice | DN (mm) | S (mm) | Z 1 (mm) | Z 2 (mm) | L (mm) | L1 (mm) | α | RAL | Tipo |
---|---|---|---|---|---|---|---|---|---|
0381142 | 110 | 3,2 | 62 | 70 | 70 | 80 | 87° 30' | 7037 | SN8 SDR34 |
