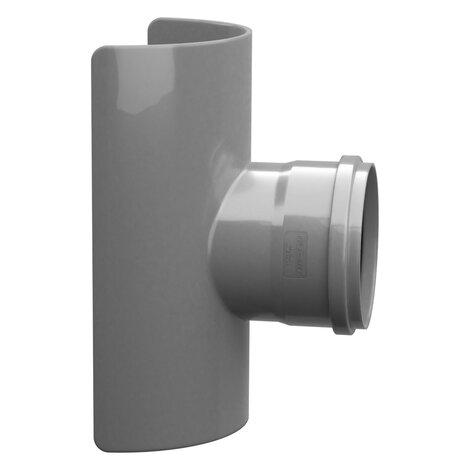

Derivazione a sella ad incollaggio a 90°
I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.
Note: Guarnizione a labbro

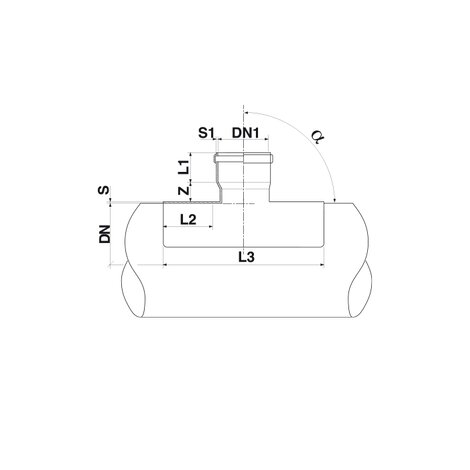

Codice | DN (mm) | DN 1 (mm) | S (mm) | S1 (mm) | Z (mm) | L1 (mm) | L2 (mm) | L3 (mm) | α | RAL |
---|---|---|---|---|---|---|---|---|---|---|
0434342 | 200 | 160 | 4,4 | 3,6 | 34 | 58,5 | 77 | 322 | 90° | 7037 |
0434351 | 200 | 160 | 4,4 | 3,6 | 34 | 58,5 | 77 | 322 | 90° | 8023 |
1424242 | 250 | 160 | 4,4 | 3,6 | 34 | 58,5 | 77 | 322 | 90° | 7037 |
1424251 | 250 | 160 | 4,4 | 3,6 | 34 | 58,5 | 77 | 322 | 90° | 8023 |
142525E | 315 | 160 | 4,4 | 3,6 | 34 | 58,5 | 77 | 322 | 90° | 8023 |
1425551 | 315 | 200 | 6,0 | 4,4 | 45 | 86 | 75 | 390 | 90° | 8023 |
1425552 | 315 | 200 | 6,0 | 4,4 | 45 | 86 | 75 | 390 | 90° | 7037 |
142625E | 400 | 160 | - | - | - | - | - | - | 90° | 8023 |
