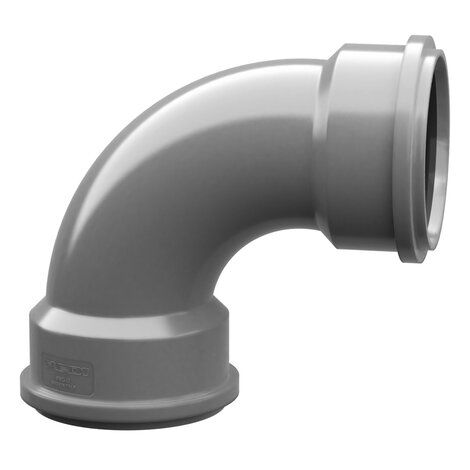

Curva a largo raggio 87°30'
I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.
Note: Guarnizione Standard a labbro normale
RAL 8023 Rosso - RAL 7037 Grigio

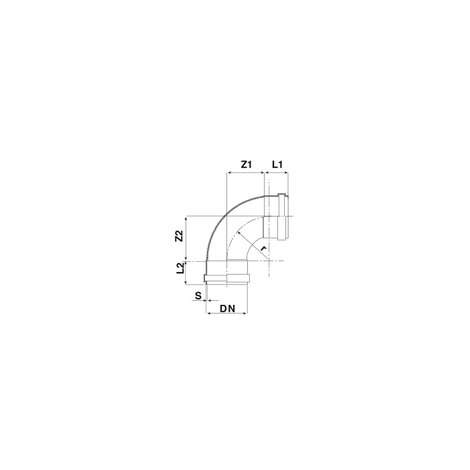

| Codice | DN (mm) | S (mm) | Z1 (mm) | Z2 (mm) | L1 (mm) | L2 (mm) | r | α | RAL | Tipo | Design |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 024115e | 110 | 3,2 | 106 | 115 | 58 | 65 | 142 | 87° 30' | 8023 | SN8 - SDR34 | F/F |
| 074115E | 110 | 3,2 | 106 | 115 | 58 | 65 | 142 | 87° 30' | 8023 | SN8 - SDR34 | M/F |
