Curva 45° (SX) O-Ring con tappo d'ispezione SX

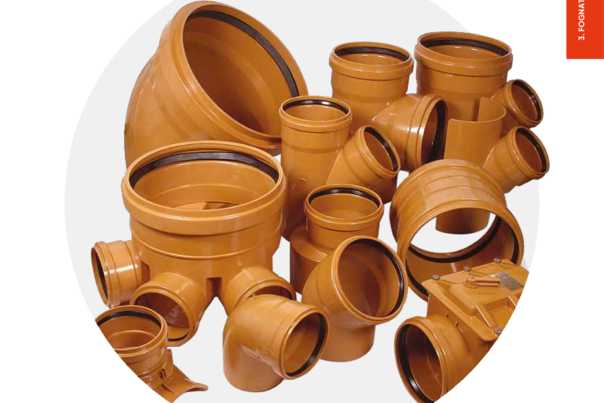

I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.
Note: Guarnizione Standard a labbro normale.
Fabbricato
RAL 8023 Rosso - RAL 7037 Grigio
| Codice | DN (mm) | DN1 (mm) | S (mm) | Z1 (mm) | Z2 (mm) | L1 (mm) | L2 (mm) | RAL | Tipo | Guarnizione | Versione |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N1C88E1 | 110 | 63 | 3,2 | 27 | 36 | 58 | 50 | 8023 | Fabbricato | Standard | - |
| 11912S1 | 125 | 80 | 3,2 | 29 | 40 | 68 | 56 | 8023 | Fabbricato | Standard | su richiesta |
| 11916S1 | 160 | 100 | 4,0 | 37 | 51 | 80 | 66 | 8023 | Fabbricato | Standard | - |
