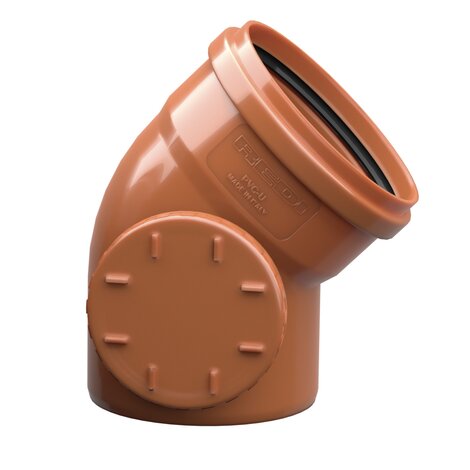

Curva 45° O-Ring con tappo d'ispezione DX
I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.
Note: Guarnizione a labbro normale. Fabbricato

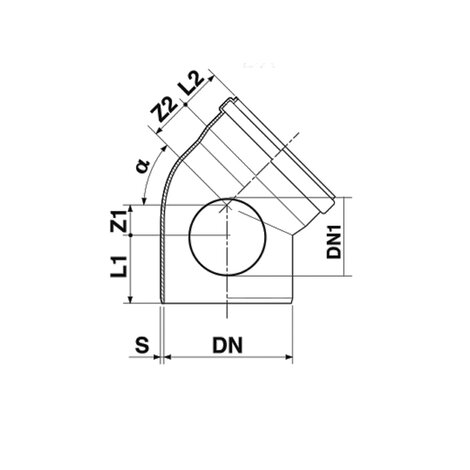

| Codice | DN (mm) | DN 1 (mm) | S (mm) | Z 1 (mm) | Z 2 (mm) | L1 (mm) | L2 (mm) | RAL |
|---|---|---|---|---|---|---|---|---|
| N1C87E1 | 110 | 63 | 3,2 | 27 | 36 | 58 | 50 | 8023 |
| 11912D1 | 125 | 80 | 3,2 | 29 | 40 | 68 | 56 | 8023 |
| 11916D1 | 160 | 100 | 4,0 | 37 | 51 | 80 | 66 | 8023 |
| NC619E1 | 200 | 100 | 4,9 | 46 | 64 | 100 | 84 | 8023 |
| NC788E1 | 250 | 160 | 6,2 | 58 | 79 | 125 | 96 | 8023 |
