Curva 30° M/F

I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.

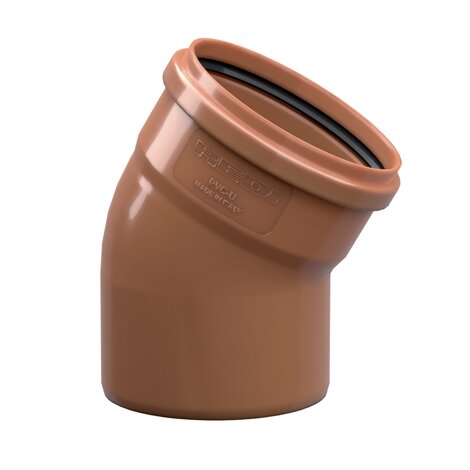

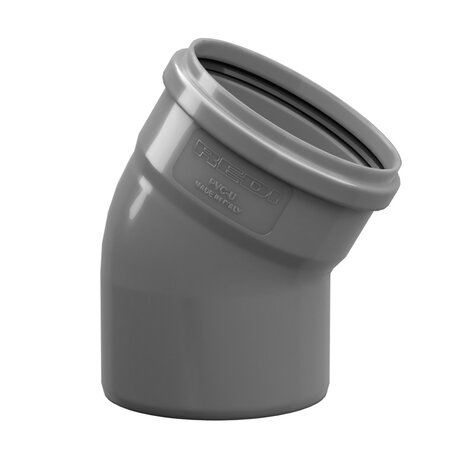

RAL 8023 Rosso - RAL 7037 Grigio

Indietro Data sheet

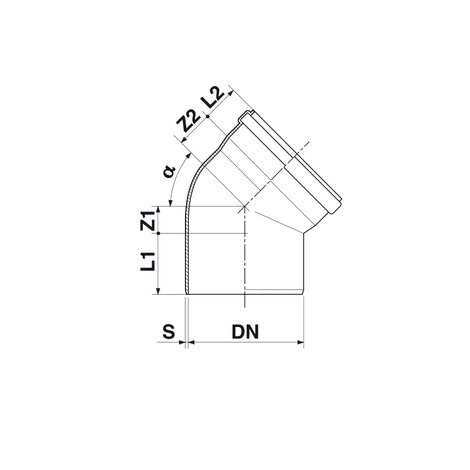

Codice DN (mm) S (mm) Z1 (mm) Z2 (mm) L1 (mm) L2 (mm) α RAL Tipo Guarnizione Versione
011115E 110 3,2 17 29 61 50 30° 8023 SN8-SDR34 Standard -
0111142 110 3,2 17 29 61 50 30° 7037 SN8-SDR34 Bloccata/Fixed -
0111242 125 3,2 19 29 68 62 30° 7037 - Bloccata/Fixed -
011125E 125 3,2 19 29 68 62 30° 8023 - Standard -
0111642 160 4,0 25 40 82 72 30° 7037 - Bloccata/Fixed -
011165E 160 4,0 25 40 82 72 30° 8023 - Standard -
0112042 200 4,9 30 49 100 86 30° 7037 - Bloccata/Fixed -
011205E 200 4,9 30 49 100 86 30° 8023 - Standard -
0112552 250 6,2 37 59 134 103 30° 7037 - Standard -
0112591 250 6,2 37 59 134 103 30° 8023 - Standard -
0113052 315 7,7 47 74 144 118 30° 7037 - Standard -
0113091 315 7,7 47 74 144 118 30° 8023 - Standard -
1114052 400 9,8 65 98 165 140 30° 7037 - Standard -
1114091 400 9,8 65 98 165 140 30° 8023 - Standard -
N115091 500 12,2 165 230 160 250 30° 8023 Fabbricato Standard su richiesta
N116391 630 - - - - - 30° 8023 Fabbricato Standard su richiesta
