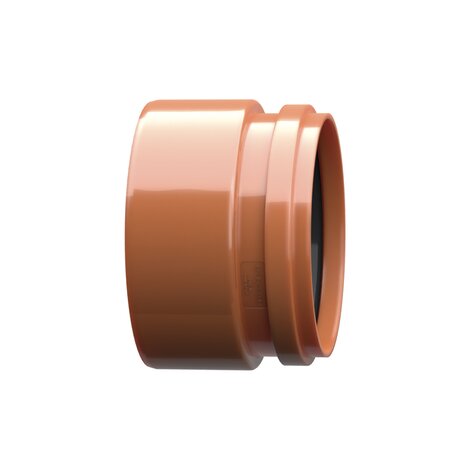

Collegamento PVC/Gres

I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.

Note: Guarnizione a labbro normale

Indietro Data sheet

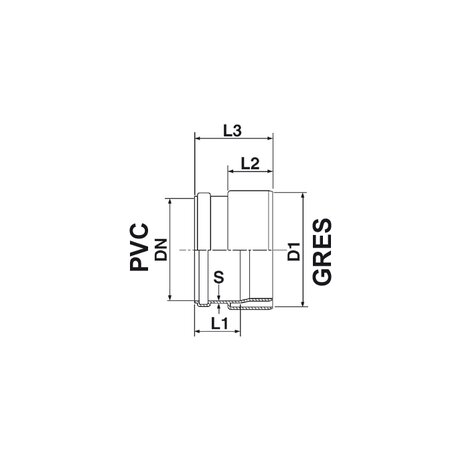

Codice DN (mm) D1 (mm) S (mm) S1 (mm) L1 (mm) L2 (mm) RAL L3 (mm)
0621091 110 136 3,0 56 70 114 8023 -
0621391 125 160 3,0 62 70 119 8023 -
0621791 160 190 3,6 72 70 123 8023 -
D622191 200 242 - 56 - - 8023 -
