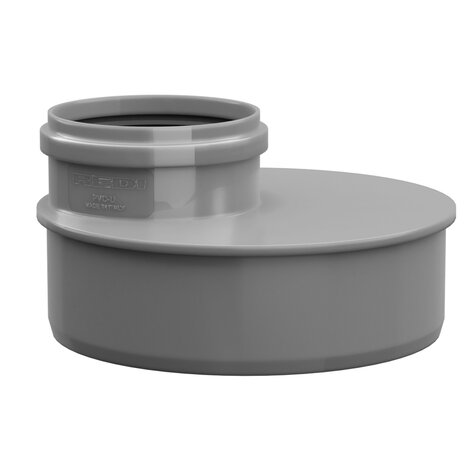

Aumento piatto eccentrico
I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.
Note: Guarnizione a labbro

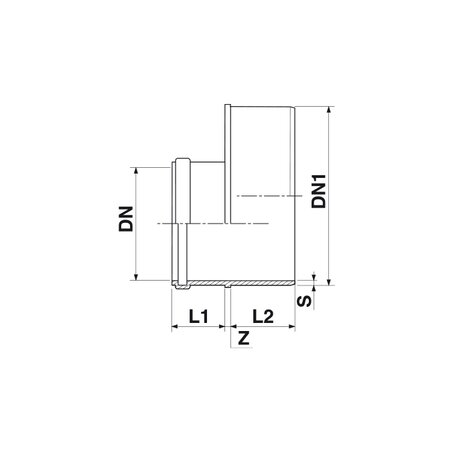

Codice | DN (mm) | DN 1 (mm) | S (mm) | Z (mm) | L1 (mm) | L2 (mm) | RAL |
---|---|---|---|---|---|---|---|
1533542 | 110 | 200 | 4,6 | 40 | 60 | 59 | 7037 |
1533551 | 110 | 200 | 4,6 | 40 | 60 | 59 | 8023 |
0534142 | 110 | 250 | 6,1 | 7 | 56 | 90 | 7037 |
0534151 | 110 | 250 | 6,1 | 7 | 56 | 90 | 8023 |
1534042 | 110 | 315 | 7,7 | 40 | 60 | 93 | 7037 |
1534051 | 110 | 315 | 7,7 | 40 | 60 | 93 | 8023 |
1535042 | 110 | 400 | 6,0 | 40 | 60 | 95 | 7037 |
1535051 | 110 | 400 | 6,0 | 40 | 60 | 95 | 8023 |
0534242 | 125 | 250 | 6,1 | 7 | 62 | 90 | 7037 |
0534251 | 125 | 250 | 6,1 | 7 | 62 | 90 | 8023 |
1534342 | 125 | 315 | 7,7 | 40 | 65 | 93 | 7037 |
1534351 | 125 | 315 | 7,7 | 40 | 65 | 93 | 8023 |
1535542 | 125 | 400 | 6,0 | 40 | 65 | 95 | 7037 |
1535551 | 125 | 400 | 6,0 | 40 | 65 | 95 | 8023 |
0534842 | 160 | 315 | 7,7 | 7 | 74 | 93 | 7037 |
0534851 | 160 | 315 | 7,7 | 7 | 74 | 93 | 8023 |
1536042 | 160 | 400 | 6,0 | 50 | 85 | 95 | 7037 |
1536051 | 160 | 400 | 6,0 | 50 | 85 | 95 | 8023 |
1536542 | 200 | 400 | 6,0 | 50 | 95 | 95 | 7037 |
1536551 | 200 | 400 | 6,0 | 50 | 95 | 95 | 8023 |
1537052 | 250 | 400 | 6,0 | 50 | 105 | 95 | 7037 |
1537091 | 250 | 400 | 6,0 | 50 | 105 | 95 | 8023 |
