VKR DualBlock

La valvola VKR DUAL BLOCK^® combina le elevate doti di affidabilità e sicurezza tipiche della valvola a sfera full bore VKD con la nuova funzione di regolazione del flusso con curva caratteristica di tipo lineare che risponde alle più severe esigenze tipiche delle applicazioni industriali.

CARATTERISTICHE COMUNI A TUTTE LE VKR:

• Sistema di giunzione per incollaggio (solo PVC-U), per saldatura (solo PP-H e PVDF), per filettatura e per flangiatura
• Sistema di supporto della sfera brevettato SEAT STOP^®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
• Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
• Corpo valvola a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U, PP-H e PVDF dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
• Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
• Stelo di manovra ad elevata finitura superficiale con doppio O-Ring e con doppia chiavetta di collegamento alla sfera
• Supporto integrato nel corpo per il fissaggio della valvola
• La regolazione del supporto della guarnizione della sfera può essere effettuata tramite il kit di regolazione Easytorque
• Opzioni attuazione: versione con attuatore elettrico modulante con ingresso 4-20 mA/0-10 V e uscita 4-20 mA/0-10 V per il monitoraggio della posizione
• Valvola adatta al convogliamento di fluidi puliti e privi di particelle in sospensione
• Sistema brevettato DUAL BLOCK^®, il sistema di blocco assicura il serraggio delle ghiere anche nel caso di condizioni di servizio gravose come per esempio, in presenza di vibrazioni o dilatazioni termiche.

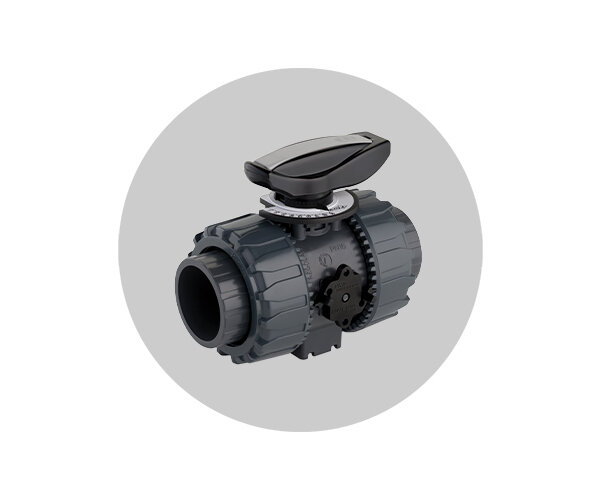

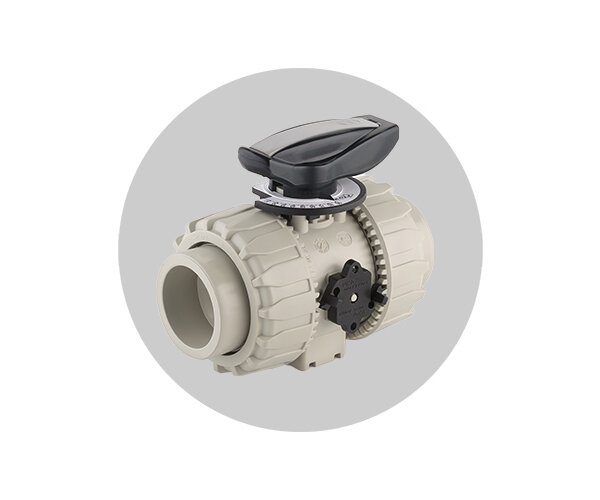

CARATTERISTICHE SPECIFICHE VKR MANUALE DN 10:50:

• Maniglia multifunzione ergonomica in HIPVC dotata di indicatore della posizione e di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
• Piattello di indicazione della direzione del flusso e dell’angolo di apertura con scala graduata con dettaglio di 5° per una lettura chiara ed accurata
• Angolo di funzionamento di 90° che permette l’utilizzo di attuatori a quarto di giro di tipo standard
• Design della sfera brevettato che assicura una regolazione del flusso lineare su tutto il campo di funzionamento, a partire dai primi gradi di apertura della valvola, e garantisce valori di perdita di carico estremamente ridotti

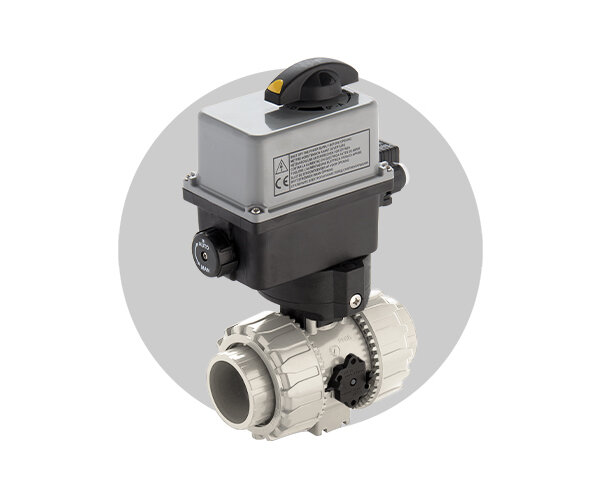

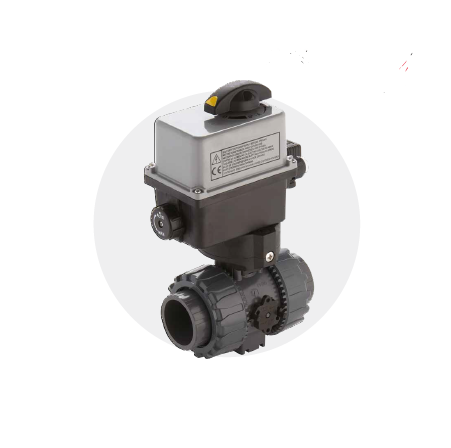

CARATTERISTICHE SPECIFICHE VKR ATTUATE DN 10:50:

• Attuatore elettrico modulante realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V con ingresso 4-20mA e 0-10V.
• Stelo di manovra ad elevata finitura superficiale con doppio o-ring di tenuta. Il sistema di connessione a doppia chiavetta, garantisce una robusta ed affidabile trasmissione della coppia dell'attuatore alla sfera.
• Modulo PowerQuick per attuazione pneumatica o elettrica costruito interamente in tecnopolimero di elevata robustezza e semplicità di installazione.
• Design della sfera brevettato che assicura una regolazione del flusso lineare su tutto il campo di funzionamento, a partire dai primi gradi di apertura della valvola, e garantisce valori di perdita di carico estremamente ridotti
