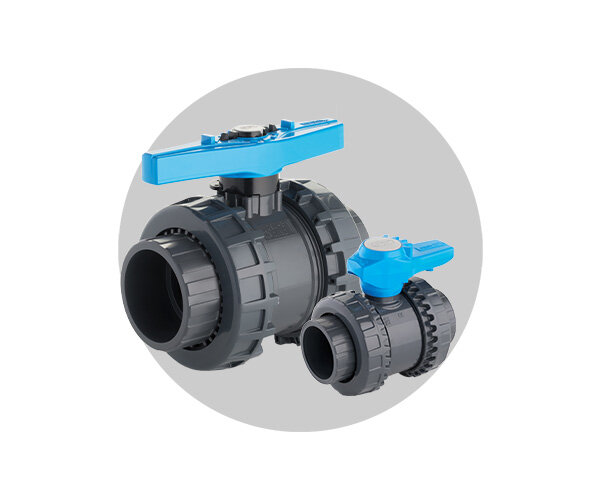

VALVOLA A SFERA A 2 VIE EASYFIT

FIP e Giugiaro Design hanno progettato e sviluppato VEE Easyfit, l’innovativa valvola a sfera a smontaggio radiale con regolazione del serraggio delle ghiere che consente una installazione semplice e sicura per un servizio affidabile nel tempo.

CARATTERISTICHE COMUNI A TUTTE LE VEE:

  • Sistema brevettato Easyfit
  • Sistema di giunzione per incollaggio e per filettatura
  • Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-U e conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale realizzato in centri di lavoro CNC per ottenere precise tolleranze dimensionali ed elevate finiture superficiali
  • Predisposizione per il sistema di personalizzazione Labelling System mediante l’utilizzo del modulo LCE (disponibile come accessorio). Il tappo grigio di protezione alloggiato sulla maniglia può essere sostituito dal tappo trasparente e dalla piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Sistema di tenuta in PE con supporto bloccato
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore

Valvole manuali

CARATTERISTICHE SPECIFICHE VEE MANUALE DN 10:50:

  • Sistema brevettato Easyfit: innovativo meccanismo basato sulla cinematica delle ruote dentate coniche che comanda la rotazione delle ghiere della valvola durante l’installazione
  • Completa intercambiabilità con i precedenti modelli serie VE Ergo
  • Maniglia ergonomica multifunzione Easyfit biposizionabile con comando per registrazione del serraggio delle ghiere e utilizzabile come chiave per la regolazione del supporto delle guarnizioni di tenuta della sfera. L’uso della maniglia è particolarmente indicato per operazioni di manutenzione ove si operi in spazi limitati e di difficile accessibilità
  • Sistema di tenuta in PE con supporto bloccato regolabile tramite la maniglia multifunzione Easyfit o tramite il kit di regolazione Easytorque (disponibile come accessorio)

CARATTERISTICHE SPECIFICHE VEE MANUALE DN 65:100:

  • Sistema brevettato Easyfit: innovativo meccanismo che consente di utilizzare la maniglia a sgancio rapido per la regolazione del supporto della sfera
  • Corpo valvola con struttura integrata di ancoraggio per lo speciale modulo Power Quick dedicato all’installazione di accessori o attuatori pneumatici ed elettrici
  • Innovativa maniglia a sgancio rapido Easyfit composta da un mozzo centrale saldamente accoppiato allo stelo di manovra e da un’impugnatura birazza che può essere sganciata dal mozzo con una semplice operazione e utilizzata come chiave per la regolazione delle tenute della sfera
  • Sistema di tenuta in PE con supporto bloccato regolabile tramite la maniglia a sgancio rapido Easyfit
  • Stelo di manovra ad elevata finitura superficiale con doppia tenuta O-Ring e disco antifrizione in PTFE che limita al minimo l’attrito e conferisce un’eccellente coppia di manovra
  • Corpo valvola predisposto per l’installazione del Kit SHE (disponibile come accessorio) che consente il blocco della manovra sia in chiusura che in apertura mediante l’inserimento di un lucchetto
