VALVOLA DI RITEGNO BIGHIERA EASYFIT A SFERA E A MOLLA

La linea di valvole di ritegno Easyfit sviluppata con Giugiaro Design offre due differenti versioni: SXE con otturatore a sfera e SSE con otturatore a molla. Le valvole di ritegno Easyfit si distinguono per l’innovativo metodo di installazione che garantisce un servizio affidabile nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.

CARATTERISTICHE COMUNI A TUTTE LE SXE-SEE:

  • Sistema di giunzione per incollaggio e per filettatura
  • Compatibilità del materiale della valvola (PVC-U o PVC-C) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
  • Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-U e conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
  • Possibilità di installazione sia in verticale (preferibile per modello SXE) sia orizzontale
  • Sistema di personalizzazione Labelling System: modulo LCE integrato sul corpo valvola composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Ideale per installazioni in orizzontale: perfetta tenuta anche con bassa contropressione. Silenziosità e lunga durata anche in presenza di forti vibrazioni e fluido pulsante
  • Otturatore in PVC-U e molle disponibili in Acciaio INOX 316, A316 imbustata PTFE: massima affidabilità in un ampio campo di applicazioni dall’acqua di mare agli acidi aggressivi

Valvole manuali

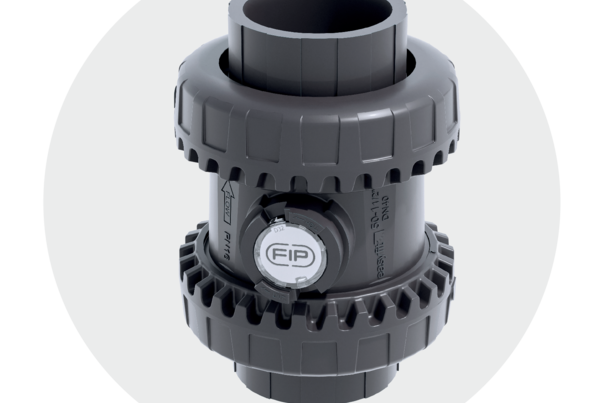

CARATTERISTICHE SPECIFICHE SXE/SSE MANUALE DN 10:50 PVC-U:

  • Scartamento ad ingombro ridotto secondo normative internazionali ISO 7508 serie III  ed europee EN 1452 ”short” e completa intercambiabilità con i modelli di valvole a sfera VXE e VEE DN 10÷50
  • Ghiere realizzate con cremagliera per registrazione del serraggio tramite maniglia Easyfit o tramite kit di regolazione Easytorque (disponibili come accessori)
  • Design fluidodinamico ottimizzato: risparmio energetico grazie al miglioramento del valore di Kv della valvola con conseguente riduzione delle perdite di carico
  • Otturatore sferico ad alta finitura superficiale: riduzione dell’usura, incremento del tempo di vita e ridotta necessità di manutenzione della valvola. Ideale per il convogliamento di fluidi sporchi, anche con solidi o filamenti in sospensione grazie allo speciale design che consente l’autopulizia dell’interno valvola
  • Supporto della guarnizione primaria bloccato: smontaggio in sicurezza per operazioni di manutenzione effettuabile con maniglia multifunzione Easyfit o con kit Easytorque

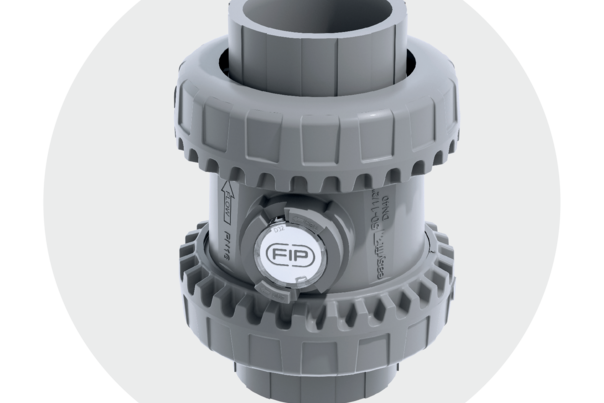

CARATTERISTICHE SPECIFICHE SSE MANUALE DN 10:50 PVC-C:

  • Scartamento ad ingombro ridotto secondo normative internazionali ISO 7508 serie III short e completa intercambiabilità con i modelli di valvole a sfera VXE DN 10÷50
  • Ghiere realizzate con cremagliera per registrazione del serraggio tramite maniglia Easyfit o tramite kit di regolazione Easytorque (disponibili come accessori)

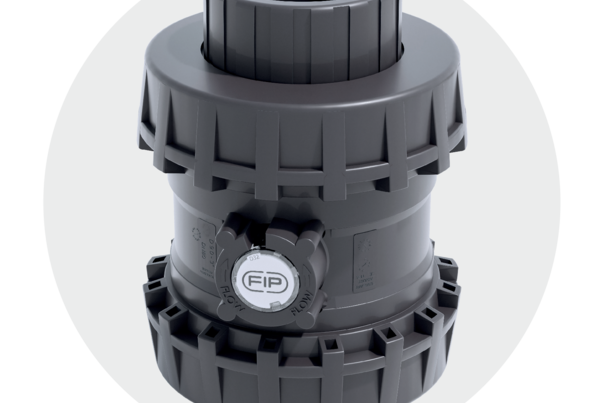

CARATTERISTICHE SPECIFICHE SXE/SSE DN 65:100 PVC-U:

  • Facile smontaggio radiale dall’impianto e completa intercambiabilità con i modelli di valvola a sfera VEE e VXE 65÷100
  • Profilo delle ghiere che si adatta perfettamente all’inserto uncinato della maniglia multifunzione Easyfit (disponibile come accessorio) grazie alla quale è possibile effettuare un controllo della rotazione delle ghiere
  • Design fluidodinamico ottimizzato: risparmio energetico grazie al miglioramento del valore di Kv della valvola con conseguente riduzione delle perdite di carico
  • Otturatore sferico ad alta finitura superficiale: riduzione dell’usura, incremento del tempo di vita e ridotta necessità di manutenzione della valvola. Ideale per il convogliamento di fluidi sporchi, anche con solidi o filamenti in sospensione grazie allo speciale design che consente l’autopulizia dell’interno valvola
  • Supporto della guarnizione primaria bloccato: smontaggio in sicurezza per operazioni di manutenzione effettuabile con maniglia multifunzione Easyfit

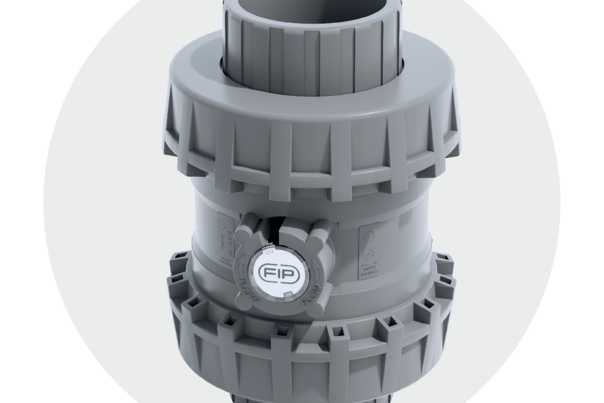

CARATTERISTICHE SPECIFICHE SSE DN 65:100 PVC-C:

  • Facile smontaggio radiale dall’impianto e completa intercambiabilità con i modelli di valvola a sfera VXE 65÷100
  • Profilo delle ghiere che si adatta perfettamente all’inserto uncinato della maniglia multifunzione Easyfit (disponibile come accessorio) grazie alla quale è possibile effettuare un controllo della rotazione delle ghiere
  • Supporto della guarnizione primaria bloccato smontaggio in sicurezza per operazioni di manutenzione effettuabile con maniglia multifunzione Easyfit
