Valvole manuali in PVC Astore

La linea di valvole e raccordi in PVC Astore è raccomandata per irrigazione ed agricoltura, per piscine ma anche per l´intercettazione in impianti di distribuzione e trattamento acque.

Il marchio Astore propone valvole a sfera e a farfalla e integra l'offerta con valvole di non ritorno a molla e valvole a clapet.

Il range dei raccordi in PVC-U completa la linea Astore con raccordi per incollaggio, filettati e di passaggio.

Nuovi Raccordi in PVC Astore

La nuova gamma Aliaxis di raccordi in PVC a marchio Astore propone un range armonizzato, dal design più funzionale e un elevato livello qualitativo.

🔸 Marcature chiare e complete sul prodotto: brand Astore, marchi di qualità e omologazione, informazioni dimensionali e specifiche del materiale

🔸 Nuovo design: estetica e qualità

🔸 Filettature coniche secondo ISO 7

Il range dei raccordi in PVC include figure per incollaggio, filettate e di passaggio ed è ideale per impianti di irrigazione e diverse applicazioni in agricoltura, per convogliamento acqua di piscina ma anche per l'intercettazione in impianti di distribuzione e trattamento acque.

Giunti a compressione e Prese a staffa Astore

I giunti a compressione in PP a marchio Astore sono particolarmente idonei per il collegamento di tubi in PE per il trasporto acqua, utilizzati sia per applicazioni irrigue, sia su impianti di acqua potabile o da potabilizzare.

Le prese a staffa meccaniche Astore sono la soluzione tecnica ideale per le derivazioni di utenza sia per le reti ad uso irriguo che in acquedottistica.

immagine di gruppo dei nuovi raccordi pressione in PVC-U a marchio Astore

Raccordi in PVC-U

Raccordi per incollaggio, filettati e di passaggio.
I raccordi in PVC Astore sono ideali per l'utilizzo in condotte in pressione per impianti irrigui, acquedottistica e trattamento acque in generale.

Gamma
Serie metrica da d.12 mm a d.315 mm, serie filettata da r.3./8″ a r.4″, serie di passaggio da d.16×3/8″ a d.110×4″.

Resistenza alla pressione
Serie metrica PN 16 fino a d.160, da d.180 fino a d.315 PN 10; Serie filettata e di passaggio PN 10.

Materiali
Raccordi in PVC non plastificato, guarnizioni in EPDM, anelli di rinforzo (TM3, GM3, MM3, RM3) in acciaio inox.

immagine del gruppo di valvole manuali a marchio Astore

Valvole manuali in PVC-U

Le valvole in PVC Astore sono idonee per irrigazione ed agricoltura, per piscine e in generale per l´intercettazione in impianti di distribuzione e trattamento acque.

Gamma
Il marchio Astore propone valvole a sfera bighiera per impianti di processo nelle serie 111, 724.
Per impianti di irrigazione le valvole a sfera monoghiera e bighiera nelle serie 302, 303, 322 e in accoppiamento con tubazioni in PE 305, 334, 335 e 426.
Per il trasporto acqua e per l’applicazione nelle piscine Astore presenta valvole a sfera bighiera nelle serie 420.
Sono disponibili, inoltre, le valvole a sfogo aria a sfera (1V220), valvole di fondo a sfera (1V210), valvole a farfalla (serie 800), valvole di non ritorno a molla (1V230) , valvole a clapet (serie CLP) e valvole a tre vie (1V930)

Le giunzioni delle valvole a sfera Astore sono possibili tramite incollaggio (ISO e BS) tramite filettatura e per flangiatura per le valvole a farfalla.

Le valvole Astore seguono la Direttiva Europea PED 97/23/CE relativa alle attrezzature a pressione.

Resistenza alla pressione
Valvole a sfera: fino a PN 16 a 20°C
Valvole a farfalla: PN 16 PN dal d.50 al d.63, PN10 a 20°C fino al d.225, PN 6 a 20°C per il d.280, PN 4 per il d.315.
Valvole a clapet: PN 5

Materiali
Valvole a sfera: Componentistica in PVC grigio, maniglie in PVC grigio, rosso e azzurro a seconda della linea prodotto, sedi sfera in PTFE o PE, guarnizioni in EPDM o FPM.
Valvole a farfalla: componentistica in PVC grigio, maniglia in PVC rosso, guarnizioni in EPDM, stelo in acciaio zincato.
Valvole a clapet: corpo e disco in PVC, O-ring in EPDM.
Valvole di non ritorno a molla: molla in acciao inox

Immagine del gruppo di giunti a compressione in PP a marchio Astore

Giunti a compressione in PP

I giunti a compressione in PP Astore sono raccordi di collegamento per tubi in PE dedicati agli impianti per il trasporto acqua. Utilizzabili sia nel segmento irriguo, sia negli impianti d’acqua potabile e da potabilizzare.

Gamma
La gamma dei giunti Astore prevede numerose figure atte a soddisfare le piu’ svariate esigenze impiantistiche dell’installatore. Le dimensioni del giunto partono da d.16 mm fino a d.110 mm. I giunti provvisti di filettatura prevedono a partire da r.1 1/4″ un rinforzo metallico sulla parte esterna della filettatura.

Resistenza alla pressione
A 20°c da d. 16 mm al d. 63 mm 16 bar, dal d. 75 mm a d. 110 mm 10 bar.

Materiali
Corpo e ghiera in polipropilene copolimero nero, anello di graffaggio in resina acetalica bianca, guarnizione toroidale in nbr, anello di rinforzo in AISI 430. Bussola di spinta ( d.75, d.90, d.110) in polipropilene copolimero nero.

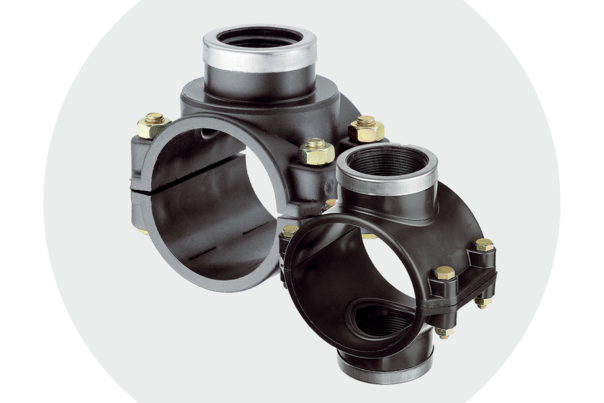

Immagine delle prese a staffa in PP a marchio Astore

Prese a staffa in PP

Le prese a staffa meccaniche Astore sono la corretta soluzione tecnica per le derivazioni d’utenza nell’impiantistica irrigua ed in acquedottistica.

Gamma
Le prese a staffa vengono fornite nelle seguenti versioni: 503 a derivazione singola. diametro di accoppiamento con tubo dal d. 20 al d. 110 mm e derivazioni filettate dal 1/2″ a 3″, provviste di 2 e 4 bulloni a seconda dei diametri. 505 a derivazione singola. diametro di accoppiamento con tubo dal d. 20 al d. 315 mm e derivazioni filettate dal 1/2″ a 4″, provviste di 2,4 e 6 bulloni a seconda dei diametri, e di anello di rinforzo metallico sulla filettatura di derivazione. 508 a doppia derivazione. diametro di accoppiamento con tubo dal d. 20 al d. 315 mm e derivazioni filettate dal 1/2″ a 4″, provviste di 2,4 e 6 bulloni a seconda dei diametri, e di anelli di rinforzo metallico sulle filettature di derivazione.

Resistenza alla pressione
505-508 – pressione di esercizio a 20°c: fino a 10 bar.
503 – pressione di esercizio a 20°c : 6 bar.

Materiali
Corpo staffa in polipropilene nero, dadi e bulloni in acciaio zinco cromato, guarnizioni in nbr, anello di rinforzo in AISI 430.

Riferimenti normativi

La produzione delle valvole ASTORE è realizzata seguendo i più alti standard qualitativi e nel completo rispetto dei vincoli ambientali imposti dalle leggi vigenti e in accordo con la norma ISO 14001. Tutti i prodotti sono realizzati in accordo al sistema di garanzia della qualità secondo la norma ISO 9001.

Raccordi



  • BS 10 Specifiche per flange e bulloni per tubi, valvole e raccordi
  • BS 3505 Tubi in PVC-U per acqua fredda
  • BS 4346-1 Giunti e raccordi ad incollaggio per tubi in PVC-U
  • DIN 2501 Dimensioni di flange
  • DIN 8061 Tubi in PVC-U: Requisiti generali di qualità e test
  • DIN 8062 Dimensioni di tubi in PVC-U
  • DVS 2204 - DVS 2221 Incollaggio di materiali termoplastici in PVC-U
  • EN 10226-1 Filettature dei tubi, dove vengono realizzati giunti a tenuta di pressione sulle filettature
  • EN 1092-1 Flange e loro giunzioni - Flange circolari per tubazioni, raccordi valvole e accessori - Parte 1: Flange di acciaio, progettazione secondo PN
  • EN 14728 Imperfezioni nelle giunzioni saldate di materiale termoplastico
  • EN ISO 1452-3 Caratteristiche di raccordi e tubi in PVC-U per i sistemi di tubazioni nel campo dell’adduzione d’acqua
  • EN ISO 15493 Sistemi di componenti (Tubi, Raccordi e Valvole) in ABS, PVC-U, PVC-C per applicazioni industriali
  • ISO 7-1 Raccordi con terminali filettati per accoppiamento a tenuta
  • ISO 161-1 Dimensioni di tubi e raccordi in PVC-U serie metrica
  • ISO 228-1 Raccordi con terminali filettati
  • ISO 727 Tubi e raccordi in PVC-U. Dimensioni e tolleranze serie metrica
  • ISO 7005-1 Flange metalliche; parte 1: flange in acciaio
  • ISO 9624 Sistemi di tubazioni in materiale termoplastico per fluidi in pressione
  • UNI 11242 Giunzione mediante incollaggio di tubi, raccordi e valvole in PVC-U ed in PVC-C
Valvole manuali



  • BS 4346-1 Giunti e raccordi ad incollaggio per tubi in PVC
  • EN 10226-1/2 Filettature dei tubi, dove vengono realizzati giunti a tenuta di pressione sulle filettature - Parte 2: Filettature esterne coniche e filettature interne coniche - Dimensioni, tolleranze
  • EN ISO 1452 Caratteristiche di raccordi e tubi di PVC-U per i sistemi di tubazioni nel campo dell’adduzione d’acqua
  • EN ISO 15493 Sistemi di componenti (Tubi, Raccordi e Valvole) in ABS, PVC-U, PVC-C per applicazioni industriali
  • EN 12201-3 Sistemi di tubazioni in materie plastiche per la distribuzione dell’acqua, e per scarico e fognature in pressione - Polietilene (PE) - Parte 3: Raccordi
  • EN 12201-5 Sistemi di tubazioni in materie plastiche per la distribuzione dell’acqua, e per scarico e fognature in pressione - Polietilene (PE) - Parte 4: Valvole
  • ISO 7 Raccordi con terminali filettati per accoppiamento a tenuta
  • ISO 228-1 Raccordi con terminali filettati
  • ISO 727 Tubi e raccordi in PVC-U. Dimensioni e tolleranze serie metrica
  • ISO 4427-3 Sistemi di tubazioni in materie plastiche per la distribuzione dell’acqua, e per scarico e fognature in pressione - Polietilene (PE) - Parte 3: Raccordi
  • ISO 17885 Sistemi di tubazioni in materie plastiche - Raccordi meccanici per sistemi di tubazioni in pressione - Specifiche
Giunti a compressione



  • UNI 9561 Tubi e raccordi in materiale termoplastico, raccordi a compressione per giunzione meccanica per uso con tubi in pressione PE
  • ISO 17885 Sistemi di tubazioni in plastica - Raccordi meccanici per sistemi in pressione
  • ISO 7 Filettature di tubazioni per accoppiamento a tenuta sul filetto. Parte 1: dimensioni, tolleranze e designazione
  • UNI EN 12201 Sistemi di tubazioni di materia plastica per la distribuzione dell’acqua in pressione.
  • EN 10226-1/2 Filettature dei tubi, dove vengono realizzati giunti a tenuta di pressione sulle filettature - Parte 2: Filettature esterne coniche e filettature interne coniche- Dimensioni, tolleranze
  • ISO 4427 Sistemi di tubazioni in per distribuzione acqua
Prese a staffa



  • ISO 727 Tubi e raccordi in PVC-U. Dimensioni e tolleranze serie metrica
  • EN ISO 1452 Caratteristiche di raccordi e tubi di PVC-U per i sistemi di tubazioni nel campo dell’adduzione d’acqua
  • ISO 228-1 Raccordi in PVC-U con terminali filettati
  • ISO 7 Filettature di tubazioni per accoppiamento a tenuta sul filetto. Parte 1: dimensioni, tolleranze e designazione
  • EN 10226-1/2 Filettature dei tubi, dove vengono realizzati giunti a tenuta di pressione sulle filettature - Parte 2: Filettature esterne coniche e filettature interne coniche - Dimensioni, tolleranze
  • ISO 4427 Sistemi di tubazioni in per distribuzione acqua
  • UNI EN 12201 Sistemi di tubazioni di plastica per la distribuzione dell’acqua in pressione
  • ISO 13460 Dispositivi di irrigazione. Staffe in plastica per tubi in Polietilene

Approvazioni e marchi di qualità

ACS Francia (Attestation de conformité Sanitaire)
Idoneità del PVC-U per applicazione con acqua destinata al consumo umano

WRAS (Water regulations advisory scheme - UK)
Idoneità del PVC-U per il trasporto di acqua potabile (Water Regulation Advisory Scheme - UK)





IIP N. 122 Istituto Italiano dei Plastici Raccordi in PVC-U in accordo alla norma UNI EN ISO 1452-3

DVGW I giunti a compressione ASTORE sono certificati idonei ad entrare in contatto con acqua destinata al consumo umano secondo il Deutscher Verein des Gas und Wasserfaches. Per maggiori informazioni sul range certificato contattare il Marketing.



OQC by NSF
I prodotti della gamma ASTORE sono certificati OQC, Certificato di Origine e Qualità Controllata n°7 dall’ente NSF.
NSF, con il marchio OQC (Origine e Qualità Controllata), dichiara anche la compatibilità dei prodotti per il convogliamento di acqua potabile.
La lista dettagliata dei prodotti certificati è riportata nel listing OQC di NSF visibile nel sito www.nsf.org
