La nuova Flangia 3+

Nell'ingegneria delle condutture, la flangiatura è il tipo di connessione più comunemente utilizzato per l'accoppiamento non permanente di tubazioni o sezioni di impianto mediante viti o bulloni.  Un tubo flangiato garantisce una connessione di tipo rigido, garantendo la massima sicurezza antisfilamento.

Aliaxis ha studiato l’innovativa Flangia 3+ che, grazie al suo design ottimizzato, combina una resistenza meccanica eccezionale con una leggerezza unica, consentendo di flangiare in estrema sicurezza e praticità.

Il nuovo profilo è stato scrupolosamente progettato per avere un’anima metallica più spessa nei punti di maggiore sollecitazione meccanica.

Inoltre, i perni inseriti nei fori e la sequenza di serraggio guidata rendono la realizzazione di una flangiatura semplice, sicura e affidabile.

Le Flange 3+ sono ideali per impianti di produzione e trasporto sostanze chimiche, per collegare tubazioni in diversi materiali come PVC, PVDF, PP e PE ma anche per impianti di trattamento delle acque grazie all'ampio range dimensionale.



I 3 PLUS in dettaglio delle nuove flange 3+:



1. RESISTENZA MECCANICA: Ottimizzata e migliorata grazie al design innovativo che garantisce un carico di rottura eccellente, delle proprietà elastiche eccezionali e una longevità senza precedenti.

2. LEGGEREZZA: Prodotto leggero che offre prestazioni eccellenti, merito della sua anima metallica dal profilo brevettato a forma triangolare e del rivestimento in PP-GR, che assicura una superiore resistenza alla corrosione e agli agenti chimici.

3. FACILITÀ DI INSTALLAZIONE: Procedura intuitiva grazie alle indicazioni per la corretta sequenza di serraggio dei bulloni, ai perni bloccati nei fori e alla simmetria del design che consentono un montaggio bidirezionale, rapido e senza errori

flangia per tubi con design brevettato e registrato

Design Brevettato

Il nuovo profilo delle flange per tubi 3+ è stato progettato con un’anima metallica interna a forma triangolare, più spessa nei punti di maggiore sollecitazione meccanica.

Il nuovo design ha permesso anche di ridurre le emissioni di CO2 sul ciclo produttivo e di vita del prodotto.

range nuove flange per tubi 3+ a marchio fip

Flange 3+ serie ODT

Gamma flange din da d20 a d315

DIN Foratura PN 10/16: fino a d180
DIN Foratura PN 10: da d200 a d315

Materiali: Anima metallica interna a forma
triangolare, rivestimento in PP-GR nero

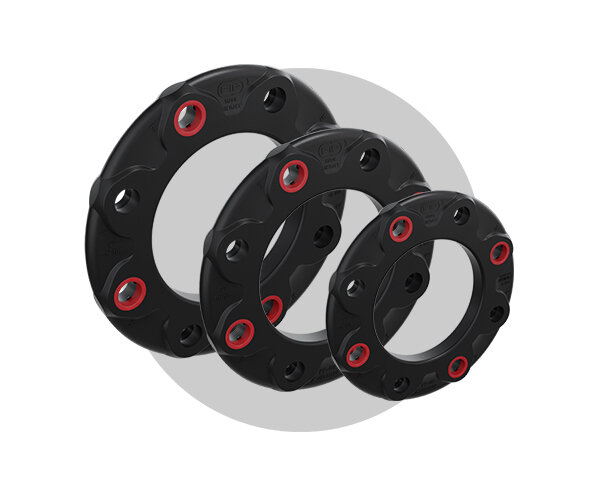

Flange 3+ serie OAT

Foratura secondo: ANSI B16.5 cl.150

Materiali: Anima metallica interna a forma
triangolare, rivestimento in PP-GR nero

icona che rappresenta il calcolo coppia di serraggio in una giunzione flangiata di flange tubi

Come eseguire una flangiatura a regola d'arte?

Usa il tool online per il calcolo coppia di serraggio e lunghezza minima dei bulloni per realizzare una flangiatura a regola d'arte.

Download

Scheda tecnica di prodotto
Scheda tecnica Flange 3+ DIN
Scheda tecnica di prodotto
Scheda tecnica Flange 3+ ANSI
Leaflet nuovi prodotti
Leaflet nuove Flange 3+
