VZFV - Valvola di fondo DN 10:50
Valvola di fondo con attacco femmina filettatura cilindrica gas.
La valvola di fondo VZ permette il passaggio del fluido in una sola direzione.

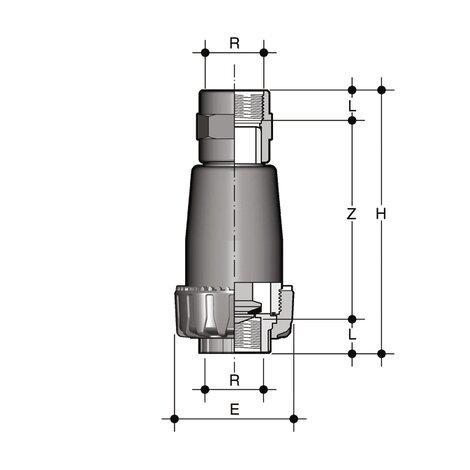

| Codice | R | DN | PN | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|
| VZFV012E | 1/2” | 15 | 16 | 55 | 124 | 15 | 94 | 135 |
| VZFV034E | 3/4” | 20 | 16 | 66 | 149 | 16,3 | 116,4 | 230 |
| VZFV100E | 1" | 25 | 16 | 75 | 175 | 19,1 | 136,8 | 390 |
| VZFV112E | 1” 1/2 | 40 | 16 | 100 | 209 | 21,4 | 166,2 | 860 |
| VZFV114E | 1” 1/4 | 32 | 16 | 87 | 200 | 21,4 | 157,2 | 620 |
| VZFV200E | 2" | 50 | 16 | 122 | 248 | 25,7 | 196,6 | 1520 |
- Sistema di giunzione per incollaggio e per filettatura
- Nessuna parte metallica in contatto col fluido
- Pistone con incluso contrappeso per poter lavorare con fluidi ad alta intensità
- Limitate perdite di carico. Minime contropressioni sono richieste per la tenuta ermetica
- Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Possibilità di effettuare la manutenzione con il corpo valvola installato
