VXEJV - VALVOLA A SFERA A 2 VIE EASYFIT DN 10:50

Valvola a sfera a due vie Easyfit con attacchi femmina, serie JIS.

FIP e Giugiaro Design hanno progettato e sviluppato VXE Easyfit, l’innovativa valvola a sfera a smontaggio radiale con regolazione del serraggio delle ghiere che consente una installazione semplice e sicura per un servizio affidabile nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.

Caratteristiche principali:

  • Maniglia ergonomica multifunzione Easyfit biposizionabile con comando per registrazione del serraggio delle ghiere e utilizzabile come chiave per la regolazione del supporto delle guarnizioni di tenuta della sfera. L’uso della maniglia è particolarmente indicato per operazioni di manutenzione ove si operi in spazi limitati e di difficile accessibilità
  • Sistema di personalizzazione Labelling System: modulo LCE integrato sulla maniglia composto da tappo di protezione trasparente e piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Sistema di tenuta in PTFE con supporto bloccato regolabile tramite la maniglia multifunzione Easyfit o tramite il kit di regolazione Easytorque (disponibile come accessorio)
  • Stelo di manovra ad elevata finitura superficiale con doppia tenuta O-Ring, realizzato in centri di lavoro CNC per ottenere precise tolleranze dimensionali e un'affidabilità maggiore
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore
Indietro Data sheet

EPDM

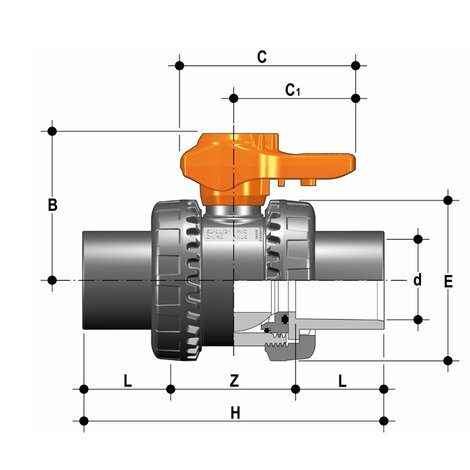

Codice d DN PN B C C1 E H L Z g
VXEJV012E 1/2” 15 16 49 64 44 54 110 30 50 195
VXEJV034E 3/4” 20 16 62 78 55 63 123 35 53 285
VXEJV100E 1” 25 16 71 87 60 72 139 40 59 395
VXEJV114E 1” 1/4 32 16 82 102 72 85 156 44 68 600
VXEJV112E 1” 1/2 40 16 92 109 76 100 187 55 77 835
VXEJV200E 2” 50 16 110 133 94 118 228 63 102 1375

FKM

Codice d DN PN B C C1 E H L Z g
VXEJV012F 1/2” 15 16 49 64 44 54 110 30 50 195
VXEJV034F 3/4” 20 16 62 78 55 63 123 35 53 285
VXEJV100F 1” 25 16 71 87 60 72 139 40 59 395
VXEJV114F 1” 1/4 32 16 82 102 72 85 156 44 68 600
VXEJV112F 1” 1/2 40 16 92 109 76 100 187 55 77 835
VXEJV200F 2” 50 16 110 133 94 118 228 63 102 1375
  • Sistema brevettato Easyfit: innovativo meccanismo basato sulla cinematica delle ruote dentate coniche che comanda la rotazione delle ghiere della valvola durante l’installazione
  • Sistema di giunzione per incollaggio e per filettatura
  • Compatibilità del materiale della valvola (PVC-U) e degli elementi di tenuta in elastomero (EPDM o FKM), con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-U e conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
  • Completa intercambiabilità con i precedenti modelli serie VX Ergo
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale realizzato in centri di lavoro CNC per ottenere precise tolleranze dimensionali ed elevate finiture superficiali
