VRFV - Valvola di ritegno DN 10:100
Valvola dl ritegno con attacchi femmina, filettatura cilindrica gas.
La VR è una valvola di ritegno a sede inclinata a pistone in PVC appesantito che ha la funzione di permettere il passaggio del fluido in una sola direzione.

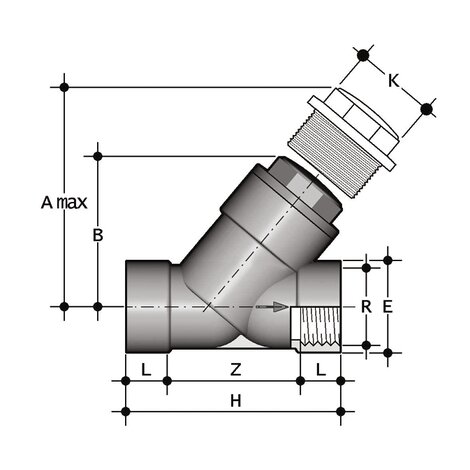

| Codice | R | DN | PN | A max | B | E | H | K | L | Z | Fig. | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VRFV212E | 2” 1/2 | 65 | 10 | 300 | 179 | 104 | 243 | 96 | 30,2 | 182,6 | B | 3485 |
| VRFV300E | 3” | 80 | 6 | 325 | 192 | 116 | 262 | 105 | 33,3 | 195,4 | B | 4520 |
| VRFV400E | 4” | 100 | 6 | 385 | 231 | 138 | 325 | - | 39,3 | 246,4 | C | 6965 |
- Sistema di giunzione per incollaggio, per filettatura e per flangiatura
- Nessuna parte metallica in contatto con il fluido
- Pistone con incluso contrappeso per poter lavorare con fluidi ad alta intensità
- Limitate perdite di carico. Minime contropressioni sono richieste per la tenuta ermetica
- Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Possibilità di effettuare la manutenzione con il corpo valvola installato
