VRDV - Valvola di ritegno DN 10:100
Valvola dl ritegno con attacchi maschio per incollaggio.
La VR è una valvola di ritegno a sede inclinata a pistone in PVC appesantito che ha la funzione di permettere il passaggio del fluido in una sola direzione.

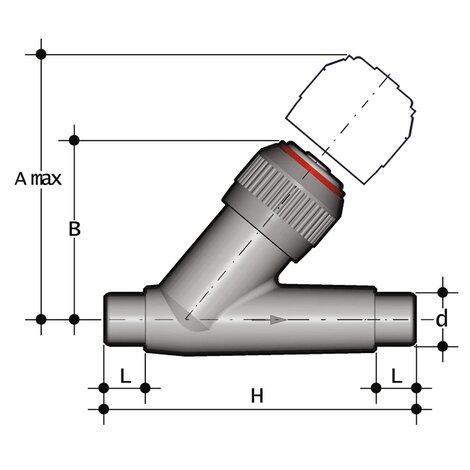

| Codice | d | DN | PN | A max | B | H | L | Fig. | g |
|---|---|---|---|---|---|---|---|---|---|
| VRDV016E | 16 | 10 | 16 | 125 | 72 | 114 | 14 | A | 125 |
| VRDV020E | 20 | 15 | 16 | 125 | 72 | 124 | 16 | A | 135 |
| VRDV025E | 25 | 20 | 16 | 145 | 84 | 144 | 19 | A | 225 |
| VRDV032E | 32 | 25 | 16 | 165 | 95 | 154 | 22 | A | 360 |
| VRDV040E | 40 | 32 | 16 | 190 | 111 | 174 | 26 | A | 590 |
| VRDV050E | 50 | 40 | 16 | 210 | 120 | 194 | 31 | A | 835 |
| VRDV063E | 63 | 50 | 16 | 240 | 139 | 224 | 38 | A | 1420 |
- Sistema di giunzione per incollaggio, per filettatura e per flangiatura
- Nessuna parte metallica in contatto con il fluido
- Pistone con incluso contrappeso per poter lavorare con fluidi ad alta intensità
- Limitate perdite di carico. Minime contropressioni sono richieste per la tenuta ermetica
- Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Possibilità di effettuare la manutenzione con il corpo valvola installato
