VKRIF - Valvola di regolazione a sfera DUAL BLOCK® DN 10:50

Valvola di regolazione a sfera DUAL BLOCK® con attacchi femmina per saldatura di tasca, serie metrica.

La valvola VKR DUAL BLOCK® combina le elevate doti di affidabilità e sicurezza tipiche della valvola a sfera full bore VKD con la nuova funzione di regolazione del flusso con curva caratteristica di tipo lineare che risponde alle più severe esigenze tipiche delle applicazioni industriali.

Caratteristiche principali:

  • Maniglia multifunzione ergonomica in HIPVC dotata di indicatore della posizione e di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
  • Piattello di indicazione della direzione del flusso e dell’angolo di apertura con scala graduata con dettaglio di 5° per una lettura chiara ed accurata
  • Angolo di funzionamento di 90° che permette l’utilizzo di attuatori a quarto di giro di tipo standard
  • Design della sfera brevettato che assicura una regolazione del flusso lineare su tutto il campo di funzionamento, a partire dai primi gradi di apertura della valvola, e garantisce valori di perdita di carico estremamente ridotti
  • Sistema brevettato DUAL BLOCK®: il sistema di blocco assicura il serraggio delle ghiere anche nel caso di condizioni di servizio gravose come, per esempio, in presenza di vibrazioni o dilatazioni termiche
Indietro Data sheet

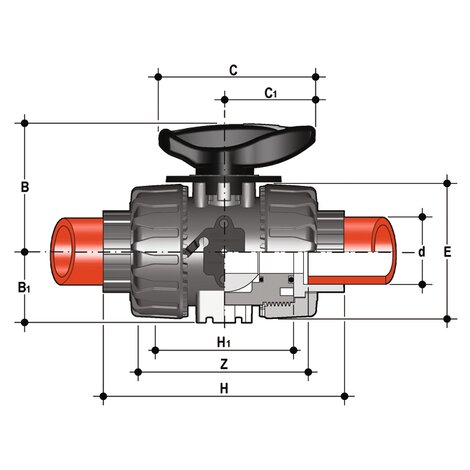

Codice d DN PN B B1 C C1 E H H1 Z g
VKRIF016F 16 10 16 54 29 67 40 54 102 65 74,5 291
VKRIF020F 20 15 16 54 29 67 40 54 102 65 73 272
VKRIF025F 25 20 16 65 34,5 85 49 65 114 70 82 445
VKRIF032F 32 25 16 69,5 39 85 49 73 126 78 90 584
VKRIF040F 40 32 16 82,5 46 108 64 86 141 88 100 938
VKRIF050F 50 40 16 89 52 108 64 98 164 93 117 1242
VKRIF063F 63 50 16 108 62 134 76 122 199 111 144 2187
  • Sistema di giunzione per saldatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Stelo di manovra ad elevata finitura superficiale con doppio O-Ring e con doppia chiavetta di collegamento alla sfera
  • Supporto integrato nel corpo per il fissaggio della valvola
  • La regolazione del supporto della guarnizione della sfera può essere effettuata tramite il kit di regolazione Easytorque
  • Opzioni attuazione: versione con attuatore elettrico modulante con ingresso 4-20 mA/0-10 V e uscita 4-20 mA/0-10 V per il monitoraggio della posizione
  • Valvola adatta al convogliamento di fluidi puliti e privi di particelle in sospensione
