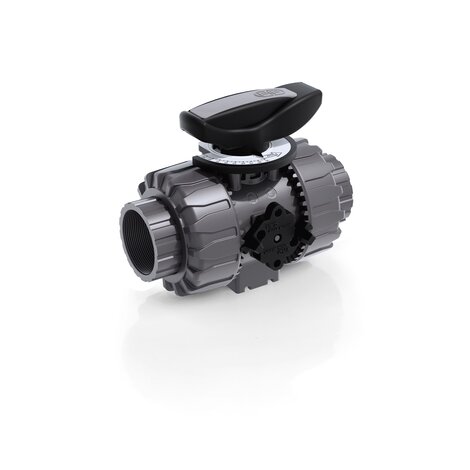

VKRFV - Valvola di regolazione a sfera DUAL BLOCK® DN 10:50

Valvola di regolazione a sfera DUAL BLOCK® con attacchi femmina, filettatura cilindrica gas.

La valvola VKR DUAL BLOCK® combina le elevate doti di affidabilità e sicurezza tipiche della valvola a sfera full bore VKD con la nuova funzione di regolazione del flusso con curva caratteristica di tipo lineare che risponde alle più severe esigenze tipiche delle applicazioni industriali.

Caratteristiche principali:

  • Maniglia multifunzione ergonomica in HIPVC dotata di indicatore della posizione e di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
  • Piattello di indicazione della direzione del flusso e dell’angolo di apertura con scala graduata con dettaglio di 5° per una lettura chiara ed accurata
  • Angolo di funzionamento di 90° che permette l’utilizzo di attuatori a quarto di giro di tipo standard
  • Design della sfera brevettato che assicura una regolazione del flusso lineare su tutto il campo di funzionamento, a partire dai primi gradi di apertura della valvola, e garantisce valori di perdita di carico estremamente ridotti
  • Sistema brevettato DUAL BLOCK®: il sistema di blocco assicura il serraggio delle ghiere anche nel caso di condizioni di servizio gravose come, per esempio, in presenza di vibrazioni o dilatazioni termiche
Indietro Data sheet

EPDM

Codice R DN PN B B1 C C1 E H H1 L Z g
VKRFV038E 3/8” 10 16 54 29 67 40 54 103 65 12 80 215
VKRFV012E 1/2” 15 16 54 29 67 40 54 110 65 15 80 210
VKRFV034E 3/4” 20 16 65 34,5 85 49 65 116 70 16 83 335
VKRFV100E 1” 25 16 69,5 39 85 49 73 134 78 19 96 448
VKRFV114E 1” 1/4 32 16 82,5 46 108 64 86 153 88 21 110 678
VKRFV112E 1” 1/2 40 16 89 52 108 64 98 156 93 21 113 955
VKRFV200E 2” 50 16 108 62 134 76 122 186 111 26 135 1667

FKM

Codice R DN PN B B1 C C1 E H H1 L Z g
VKRFV038F 3/8” 10 16 54 29 67 40 54 103 65 12 80 215
VKRFV012F 1/2” 15 16 54 29 67 40 54 110 65 15 80 210
VKRFV034F 3/4” 20 16 65 34,5 85 49 65 116 70 16 83 335
VKRFV100F 1” 25 16 69,5 39 85 49 73 134 78 19 96 448
VKRFV114F 1” 1/4 32 16 82,5 46 108 64 86 153 88 21 110 678
VKRFV112F 1” 1/ 40 16 89 52 108 64 98 156 93 21 113 955
VKRFV200F 2” 50 16 108 62 134 76 122 186 111 26 135 1667
  • Sistema di giunzione per incollaggio, per filettatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Stelo di manovra ad elevata finitura superficiale con doppio O-Ring e con doppia chiavetta di collegamento alla sfera
  • Supporto integrato nel corpo per il fissaggio della valvola
  • La regolazione del supporto della guarnizione della sfera può essere effettuata tramite il kit di regolazione Easytorque
  • Opzioni attuazione: versione con attuatore elettrico modulante con ingresso 4-20 mA/0-10 V e uscita 4-20 mA/0-10 V per il monitoraggio della posizione
  • Valvola adatta al convogliamento di fluidi puliti e privi di particelle in sospensione
