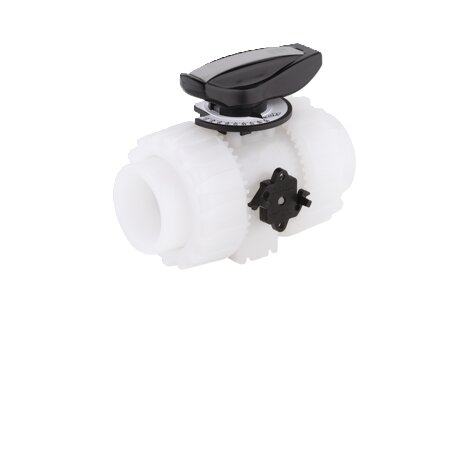

VKRBF - Valvola di regolazione a sfera DUAL BLOCK® DN 10:50
Valvola di regolazione a sfera DUAL BLOCK® con attacchi maschio in PVDF a codolo lungo per saldatura di testa/IR (CVDF).
La valvola VKR DUAL BLOCK® combina le elevate doti di affidabilità e sicurezza tipiche della valvola a sfera full bore VKD con la nuova funzione di regolazione del flusso con curva caratteristica di tipo lineare che risponde alle più severe esigenze tipiche delle applicazioni industriali.
Caratteristiche principali:
- Maniglia multifunzione ergonomica in HIPVC dotata di indicatore della posizione e di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
- Piattello di indicazione della direzione del flusso e dell’angolo di apertura con scala graduata con dettaglio di 5° per una lettura chiara ed accurata
- Angolo di funzionamento di 90° che permette l’utilizzo di attuatori a quarto di giro di tipo standard
- Design della sfera brevettato che assicura una regolazione del flusso lineare su tutto il campo di funzionamento, a partire dai primi gradi di apertura della valvola, e garantisce valori di perdita di carico estremamente ridotti
- Sistema brevettato DUAL BLOCK®: il sistema di blocco assicura il serraggio delle ghiere anche nel caso di condizioni di servizio gravose come, per esempio, in presenza di vibrazioni o dilatazioni termiche

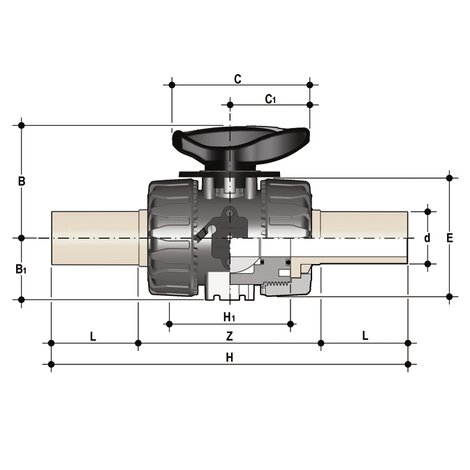

| Codice | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKRBF020F | 20 | 10 | 16 | 54 | 29 | 67 | 40 | 54 | 175 | 65 | 40,5 | 94 | 450 |
| VKRBF025F | 25 | 15 | 16 | 65 | 35 | 85 | 49 | 65 | 212 | 70 | 54 | 106 | 516 |
| VKRBF032F | 32 | 20 | 16 | 70 | 39 | 85 | 49 | 73 | 226 | 78 | 56 | 117 | 664 |
| VKRBF040F | 40 | 25 | 16 | 83 | 46 | 108 | 64 | 86 | 246 | 88 | 56 | 131 | 1020 |
| VKRBF050F | 50 | 32 | 16 | 89 | 52 | 108 | 64 | 98 | 271 | 93 | 60,5 | 145 | 1350 |
| VKRBF063F | 63 | 40 | 16 | 108 | 62 | 134 | 76 | 122 | 300 | 111 | 65,5 | 161 | 2330 |
- Sistema di giunzione per saldatura e per flangiatura
- Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
- Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
- Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
- Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
- Stelo di manovra ad elevata finitura superficiale con doppio O-Ring e con doppia chiavetta di collegamento alla sfera
- Supporto integrato nel corpo per il fissaggio della valvola
- La regolazione del supporto della guarnizione della sfera può essere effettuata tramite il kit di regolazione Easytorque
- Opzioni attuazione: versione con attuatore elettrico modulante con ingresso 4-20 mA/0-10 V e uscita 4-20 mA/0-10 V per il monitoraggio della posizione
- Valvola adatta al convogliamento di fluidi puliti e privi di particelle in sospensione
