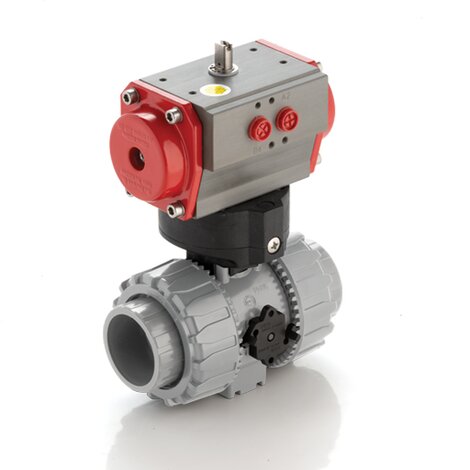

VKDOAC/CP NC - Valvola a sfera a 2 vie DUAL BLOCK® a comando pneumatico DN 10:50

Valvola a sfera DUAL BLOCK® con flange fisse foratura ANSI B16.5 cl.150#FF con attuatore pneumatico, funzione Normalmente Chiusa.

FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali.

Oltre alla versione a comando manuale, la VKD è disponibile anche in configurazione con comando elettrico VKD/CE o con comando pneumatico VKD/CP. Gli attuatori vengono saldamente collegati alla valvola grazie allo speciale modulo Power Quick realizzato da FIP e prodotto interamente in tecnopolimero PP-GR. Le VKD/CE e le VKD/CP sono realizzate utilizzando attuatori conformi alle vigenti normative e selezionati da FIP in base ai propri requisiti di qualità ed affidabilità. L’efficienza di queste valvole, collaudate secondo gli standard qualitativi dell’azienda, è garantita dalla competenza e dal know-how che FIP dedica alla realizzazione dei propri prodotti.

Caratteristiche principali:

  • Attuatore elettrico realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
  • Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO)
  • Stelo di manovra ad elevata finitura superficiale con doppio o-ring di tenuta. Il sistema di connessione a doppia chiavetta, garantisce una robusta ed affidabile trasmissione della coppia dell’attuatore alla sfera
  • Modulo PowerQuick per attuazione pneumatica o elettrica costruito interamente in tecnopolimero di elevata robustezza e semplicità di installazione
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Base di fissaggio integrato nel corpo valvola con inserti filettati in acciaio inossidabile per ancorare saldamente la valvola ad un supporto
Indietro Data sheet

EPDM

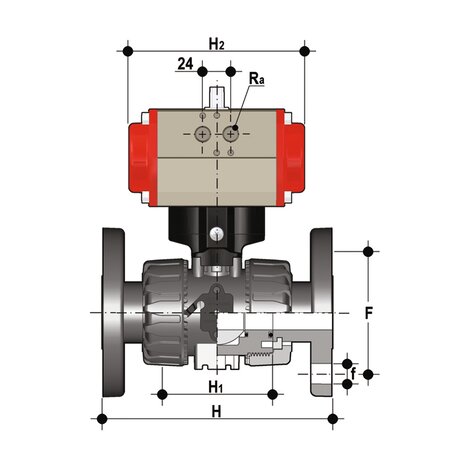

Codice d DN PN H H1 F f U Sp H2 Ra g
VKDOACNC012E 1/2” 15 16 143 65 60,3 15,9 4 11 160 G1/8" 1222
VKDOACNC034E 3/4” 20 16 172 70 69,9 15,9 4 14 138 G1/8" 1603
VKDOACNC100E 1” 25 16 187 78 79,4 15,9 4 14 138 G1/8" 1723
VKDOACNC114E 1” 1/4 32 16 190 88 88,9 15,9 4 14 155,5 G1/4" 2700
VKDOACNC112E 1” 1/2 40 16 212 93 98,4 15,9 4 16 155,5 G1/4" 2988
VKDOACNC200E 2” 50 16 234 111 120,7 19,1 4 16 155,5 G1/4" 3611

FKM

Codice d DN PN H H1 F f U Sp H2 Ra g
VKDOACNC012F 1/2” 15 16 143 65 60,3 15,9 4 11 160 G1/8" 1222
VKDOACNC034F 3/4” 20 16 172 70 69,9 15,9 4 14 138 G1/8" 1603
VKDOACNC100F 1” 25 16 187 78 79,4 15,9 4 14 138 G1/8" 1723
VKDOACNC114F 1” 1/4 32 16 190 88 88,9 15,9 4 14 155,5 G1/4" 2700
VKDOACNC112F 1” 1/2 40 16 212 93 98,4 15,9 4 16 155,5 G1/4" 2988
VKDOACNC200F 2” 50 16 234 111 120,7 19,1 4 16 155,5 G1/4" 3611
  • Sistema di giunzione per incollaggio (solo PVC-U e PVC-C), per saldatura (solo PP-H e PVDF), per filettatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U, PVC-C, PP-H o PVDF dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale
  • Supporto integrato nel corpo per il fissaggio della valvola
  • La regolazione del supporto della sfera può essere effettuata tramite il kit di regolazione Easytorque
