VKDIM/SHX - Valvola a sfera a 2 vie DUAL BLOCK® DN 10:50

Valvola a sfera a due vie DUAL BLOCK® con blocco maniglia ed inserti filettati per lo staffaggio in Acciaio INOX, con attacchi femmina per saldatura di tasca, serie metrica.

FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento nella concezione delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali.

Caratteristiche principali:

  • Maniglia multifunzione ergonomica in HIPVC dotata di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
  • Blocco maniglia 0°- 90° SHKD (disponibile come accessorio) ergonomicamente azionabile durante la manovra e lucchettabile
  • Robusta torretta di ancoraggio per una facile e rapida automazione anche dopo l’installazione della valvola sull’impianto tramite l’ausilio del modulo Power Quick (opzionale)
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore
Indietro Data sheet
Immagine della valvola VKD DN 10:50 in PP-H

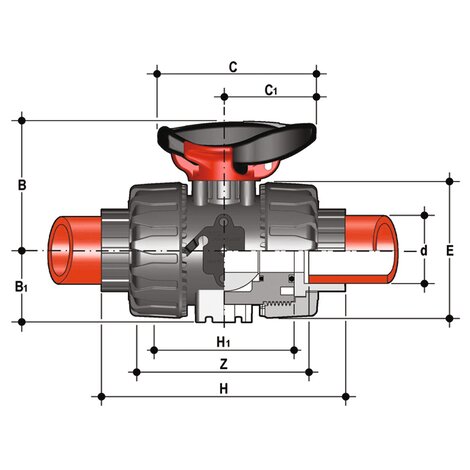

Disegno tecnico VKDIM/SHX-VKDIF/SHX DN 10:50
Immagine della valvola VKD DN 10:50 in PP-H
Disegno tecnico VKDIM/SHX-VKDIF/SHX DN 10:50
Codice d DN PN B B1 C C1 E H H1 Z g
VKDIMSHX016E 16 10 10 54 29 67 40 54 102 65 74,5 160
VKDIMSHX020E 20 15 10 54 29 67 40 54 102 65 73 155
VKDIMSHX025E 25 20 10 65 34,5 85 49 65 114 70 82 228
VKDIMSHX032E 32 25 10 69,5 39 85 49 73 126 78 90 308
VKDIMSHX040E 40 32 10 82,5 46 108 64 86 141 88 100 490
VKDIMSHX050E 50 40 10 89 52 108 64 98 164 93 117 692
VKDIMSHX063E 63 50 10 108 62 134 76 122 199 111 144 1176
Codice d DN PN B B1 C C1 E H H1 Z g
VKDIMSHX016F 16 10 10 54 29 67 40 54 102 65 74,5 160
VKDIMSHX020F 20 15 10 54 29 67 40 54 102 65 73 155
VKDIMSHX025F 25 20 10 65 34,5 85 49 65 114 70 82 228
VKDIMSHX032F 32 25 10 69,5 39 85 49 73 126 78 90 308
VKDIMSHX040F 40 32 10 82,5 46 108 64 86 141 88 100 490
VKDIMSHX050F 50 40 10 89 52 108 64 98 164 93 117 692
VKDIMSHX063F 63 50 10 108 62 134 76 122 199 111 144 1176
  • Sistema di giunzione per incollaggio, per filettatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale
  • Supporto integrato nel corpo per il fissaggio della valvola
  • La regolazione del supporto della sfera può essere effettuata tramite il kit di regolazione Easytorque.
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
