VKDIM - Valvola a sfera a 2 vie DUAL BLOCK® DN 65:100

Valvola a sfera a due vie DUAL BLOCK® con attacchi femmina per saldatura di tasca, serie metrica.

FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento nella concezione delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.

Caratteristiche principali:

  • Maniglia multifunzione ergonomica in HIPVC con possibilità di manovra rapida, blocco e regolazione graduata in 10 posizioni. Possibilità di inibire la rotazione apponendo un lucchetto
  • Sistema di personalizzazione Labelling System: modulo LCE integrato nel mozzo composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze.
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Doppia asta comando con doppi O-Ring per il centraggio della sfera e la riduzione delle coppie di manovra
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore
Indietro Data sheet
Immagine della VKD DN 65:100 in PP-H

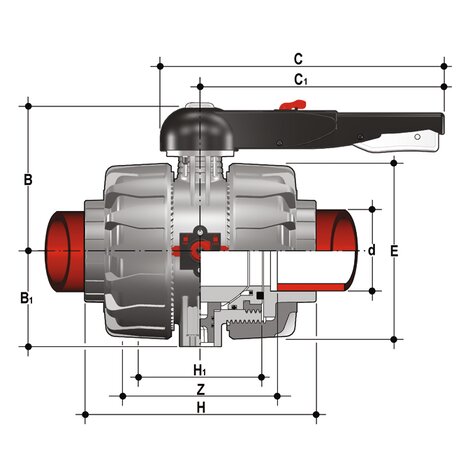

Disegno tecnico VKDIM-VKDIF DN 65:100
Immagine della VKD DN 65:100 in PP-H
Disegno tecnico VKDIM-VKDIF DN 65:100

EPDM

Codice d DN PN B B1 C C1 E H H1 L Z g
VKDIM075E 75 65 10 164 87 225 175 162 213 133 30 153 3090
VKDIM090E 90 80 10 177 105 327 272 202 239 149 33 173 5080
VKDIM110E 110 100 10 195 129 385 330 236 268 167 34,5 199 7725

EPDM

Codice d DN PN B B1 C C1 E H H1 L Z g
VKDIM075E0SF 75 65 10 164 87 225 175 162 213 133 30 153 3090
VKDIM090E0SF 90 80 10 177 105 327 272 202 239 149 33 173 5080
VKDIM110E0SF 110 100 10 195 129 385 330 236 268 167 34,5 199 7725

FKM

Codice d DN PN B B1 C C1 E H H1 L Z g
VKDIM075F 75 65 10 164 87 225 175 162 213 133 30 153 3090
VKDIM090F 90 80 10 177 105 327 272 202 239 149 33 173 5080
VKDIM110F 110 100 10 195 129 385 330 236 268 167 34,5 199 7725

FKM

Codice d DN PN B B1 C C1 E H H1 L Z g
VKDIM075F0SF 75 65 10 164 87 225 175 162 213 133 30 153 3090
VKDIM090F0SF 90 80 10 177 105 327 272 202 239 149 33 173 5080
VKDIM110F0SF 110 100 10 195 129 385 330 236 268 167 34,5 199 7725
  • Sistema di giunzione per incollaggio, per filettatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale ad alta finitura superficiale
  • Supporto integrato nel corpo per il fissaggio della valvola
  • Possibilità di installare riduttore manuale o attuatori pneumatici e/o elettrici mediante l’applicazione di una flangetta in PP-GR a foratura standard ISO
  • Stelo affogato in Acciaio INOX, a sezione quadra in accordo alla norma ISO 5211.
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
