VKDBEV - Valvola a sfera a 2 vie DUAL BLOCK® DN 65:100

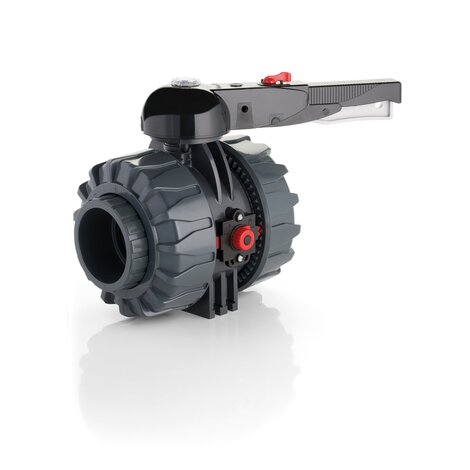

Valvola a sfera a due vie DUAL BLOCK® con connettori maschio in PE100 SDR 11 per saldatura testa a testa o per elettrofusione (CVDE).

FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento nella concezione delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.

Caratteristiche principali:

  • Maniglia multifunzione ergonomica in HIPVC con possibilità di manovra rapida, blocco e regolazione graduata in 10 posizioni. Possibilità di inibire la rotazione apponendo un lucchetto
  • Sistema di personalizzazione Labelling System: modulo LCE integrato nel mozzo composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Doppia asta comando con doppi O-Ring per il centraggio della sfera e la riduzione delle coppie di manovra
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore
Indietro Data sheet

EPDM

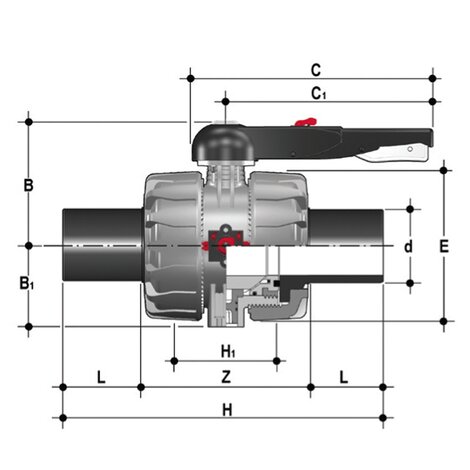

Codice d DN PN B B1 C C1 E H H1 L Z g
VKDBEV075E 75 65 16 164 87 225 175 162 356 133 71 214 4400
VKDBEV090E 90 80 16 177 105 327 272 202 390 149 88 214 7100
VKDBEV110E 110 100 16 195 129 385 330 236 431 167 92 247 10800

FKM

Codice d DN PN B B1 C C1 E H H1 L Z g
VKDBEV075F 75 65 16 164 87 225 175 162 356 133 71 214 4400
VKDBEV090F 90 80 16 177 105 327 272 202 390 149 88 214 7100
VKDBEV110F 110 100 16 195 129 385 330 236 431 167 92 247 10800
  • Sistema di giunzione per incollaggio, per filettatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale ad alta finitura superficiale
  • Supporto integrato nel corpo per il fissaggio della valvola
  • Possibilità di installare riduttore manuale o attuatori pneumatici e/o elettrici mediante l’applicazione di una flangetta in PP-GR a foratura standard ISO
  • Stelo affogato in Acciaio INOX, a sezione quadra in accordo alla norma ISO 5211
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
