VKDBEM - Valvola a sfera a 2 vie DUAL BLOCK® DN 10:50

Valvola a sfera a due vie DUAL BLOCK® con connettori maschio in PE100 SDR 11 per saldatura di testa o per elettrofusione (CVDE).

FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento nella concezione delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali.

Caratteristiche principali:

  • Maniglia multifunzione ergonomica in HIPVC dotata di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
  • Blocco maniglia 0°- 90° SHKD (disponibile come accessorio) ergonomicamente azionabile durante la manovra e lucchettabile
  • Robusta torretta di ancoraggio per una facile e rapida automazione anche dopo l’installazione della valvola sull’impianto tramite l’ausilio del modulo Power Quick (opzionale)
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore
Indietro Data sheet

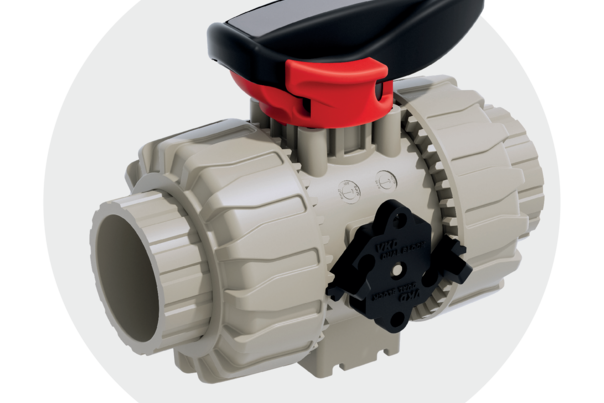

Immagine della valvola VKD DN 10:50 in PP-H
VKDBEM - Valvola a sfera a 2 vie DUAL BLOCK® DN 10:50
Immagine della valvola VKD DN 10:50 in PP-H
VKDBEM - Valvola a sfera a 2 vie DUAL BLOCK® DN 10:50

EPDM

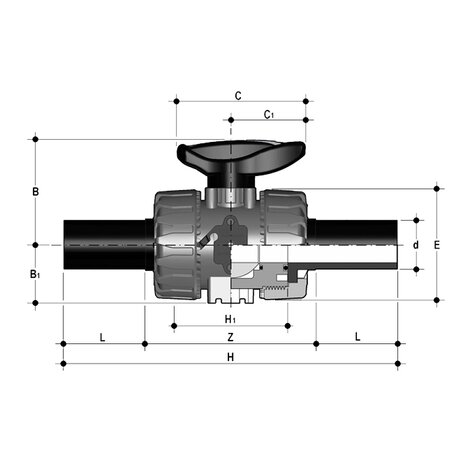

Codice d DN PN B B1 C C1 E H H1 L Z g
VKDBEM020E 20 15 10 54 29 67 40 54 175 65 40,5 94 210
VKDBEM025E 25 20 10 65 34,5 85 49 65 213 70 54 106 325
VKDBEM032E 32 25 10 69,5 39 85 49 73 228 78 56 117 420
VKDBEM040E 40 32 10 82,5 46 108 64 86 247 88 56 131 570
VKDBEM050E 50 40 10 89 52 108 64 98 271 93 60,5 145 900
VKDBEM063E 63 50 10 108 62 134 76 122 300 111 65,5 161 1500

FKM

Codice d DN PN B B1 C C1 E H H1 L Z g
VKDBEM020F 20 15 10 54 29 67 40 54 175 65 40,5 94 210
VKDBEM025F 25 20 10 65 34,5 85 49 65 213 70 54 106 325
VKDBEM032F 32 25 10 69,5 39 85 49 73 228 78 56 117 420
VKDBEM040F 40 32 10 82,5 46 108 64 86 247 88 56 131 570
VKDBEM050F 50 40 10 89 52 108 64 98 271 93 60,5 145 900
VKDBEM063F 63 50 10 108 62 134 76 122 300 111 65,5 161 1500
  • Sistema di giunzione per incollaggio, per filettatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale
  • Supporto integrato nel corpo per il fissaggio della valvola
  • La regolazione del supporto della sfera può essere effettuata tramite il kit di regolazione Easytorque.
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
