VKDAV/CE 90-240 V AC - Valvola a sfera a 2 vie DUAL BLOCK® a comando elettrico DN 10:50

Valvola a sfera a due vie DUAL BLOCK® con attacchi femmina per incollaggio, serie ASTM con attuatore elettrico multivolt 90-240 V AC 50-60 Hz.

FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali.

Oltre alla versione a comando manuale, la VKD è disponibile anche in configurazione con comando elettrico VKD/CE o con comando pneumatico VKD/CP. Gli attuatori vengono saldamente collegati alla valvola grazie allo speciale modulo Power Quick realizzato da FIP e prodotto interamente in tecnopolimero PP-GR. Le VKD/CE e le VKD/CP sono realizzate utilizzando attuatori conformi alle vigenti normative e selezionati da FIP in base ai propri requisiti di qualità ed affidabilità. L’efficienza di queste valvole, collaudate secondo gli standard qualitativi dell’azienda, è garantita dalla competenza e dal know-how che FIP dedica alla realizzazione dei propri prodotti.

Caratteristiche principali:

  • Attuatore elettrico realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
  • Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO)
  • Stelo di manovra ad elevata finitura superficiale con doppio o-ring di tenuta. Il sistema di connessione a doppia chiavetta, garantisce una robusta ed affidabile trasmissione della coppia dell’attuatore alla sfera
  • Modulo PowerQuick per attuazione pneumatica o elettrica costruito interamente in tecnopolimero di elevata robustezza e semplicità di installazione
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Base di fissaggio integrato nel corpo valvola con inserti filettati in acciaio inossidabile per ancorare saldamente la valvola ad un supporto
Indietro Data sheet

EPDM

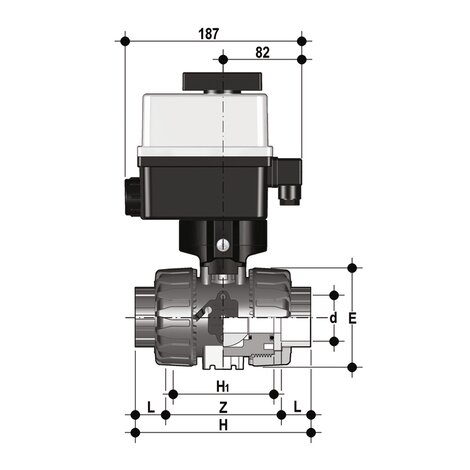

Codice d DN PN E H H1 L Z B B1 g
VKDAVEM038E 3/8” 10 16 54 117 65 19,5 78 205 29 1785
VKDAVEM012E 1/2” 15 16 54 117 65 22,5 72 205 29 1775
VKDAVEM034E 3/4” 20 16 65 129 70 25,5 78 216 34,5 1903
VKDAVEM100E 1” 25 16 73 142 78 28,7 84,6 221 39 2011
VKDAVEM114E 1” 1/4 32 16 86 162 88 32 98 238 46 2369
VKDAVEM112E 1” 1/2 40 16 98 172 93 35 102 244 52 2601
VKDAVEM200E 2” 50 *10 122 199 111 38,2 122,6 261 62 3218

*PN16 a richiesta

FKM

Codice d DN PN E H H1 L Z B B1 g
VKDAVEM038F 3/8” 10 16 54 117 65 19,5 78 205 29 1785
VKDAVEM012F 1/2” 15 16 54 117 65 22,5 72 205 29 1775
VKDAVEM034F 3/4” 20 16 65 129 70 25,5 78 216 34,5 1903
VKDAVEM100F 1” 25 16 73 142 78 28,7 84,6 221 39 2011
VKDAVEM114F 1” 1/4 32 16 86 162 88 32 98 238 46 2369
VKDAVEM112F 1” 1/2 40 16 98 172 93 35 102 244 52 2601
VKDAVEM200F 2” 50 *10 122 199 111 38,2 122,6 261 62 3218

*PN16 a richiesta

  • Sistema di giunzione per incollaggio (solo PVC-U e PVC-C), per saldatura (solo PP-H e PVDF), per filettatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U, PVC-C, PP-H o PVDF dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale
  • Supporto integrato nel corpo per il fissaggio della valvola La regolazione del supporto della sfera può essere effettuata tramite il kit di regolazione Easytorque
