VEEBEV - Valvola a sfera a 2 vie Easyfit DN 10:50

Valvola a sfera a 2 vie Easyfit con attacchi in PE100 SDR11 per saldatura testa a testa o elettrofusione.

FIP e Giugiaro Design hanno progettato e sviluppato VEE Easyfit, l’innovativa valvola a sfera a smontaggio radiale con regolazione del serraggio delle ghiere che consente una installazione semplice e sicura per un servizio affidabile nel tempo.

Caratteristiche principali:

  • Maniglia ergonomica multifunzione Easyfit biposizionabile con comando per registrazione del serraggio delle ghiere e utilizzabile come chiave per la regolazione del supporto delle guarnizioni di tenuta della sfera. L’uso della maniglia è particolarmente indicato per operazioni di manutenzione ove si operi in spazi limitati e di difficile accessibilità
  • Predisposizione per il sistema di personalizzazione Labelling System mediante l’utilizzo del modulo LCE (disponibile come accessorio). Il tappo grigio di protezione alloggiato sulla maniglia può essere sostituito dal tappo trasparente e dalla piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Sistema di tenuta in PE con supporto bloccato regolabile tramite la maniglia multifunzione Easyfit o tramite il kit di regolazione Easytorque (disponibile come accessorio)
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore
Indietro Data sheet

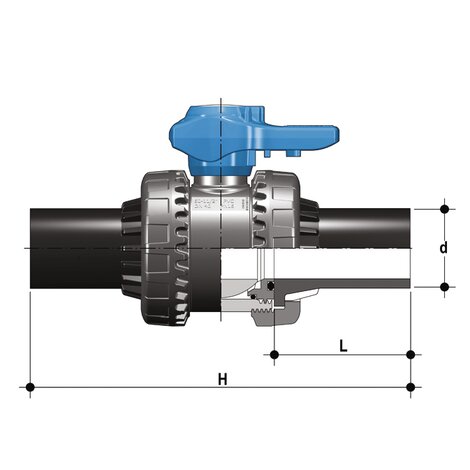

Codice d DN PN
VEEBEV020E 20 15 16
VEEBEV025E 25 20 16
VEEBEV032E 32 25 16
VEEBEV040E 40 32 16
VEEBEV050E 50 40 16
VEEBEV063E 63 50 16
  • Sistema brevettato Easyfit: innovativo meccanismo basato sulla cinematica delle ruote dentate coniche che comanda la rotazione delle ghiere della valvola durante l’installazione
  • Sistema di giunzione per incollaggio e per filettatura
  • Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-U e conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
  • Completa intercambiabilità con i precedenti modelli serie VE Ergo
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale realizzato in centri di lavoro CNC per ottenere precise tolleranze dimensionali ed elevate finiture superficiali
