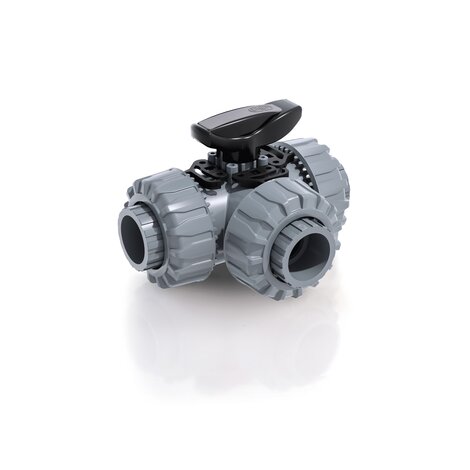

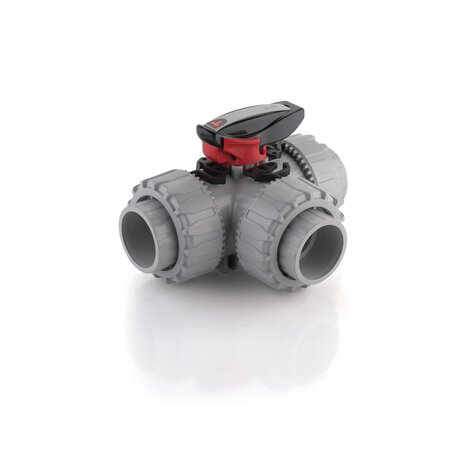

TKDIA - Valvola a sfera a 3 vie DUAL BLOCK® DN 10:50

Valvola a tre vie DUAL BLOCK® con attacchi femmina per incollaggio, serie metrica sfera a T.

FIP ha sviluppato una valvola a sfera di tipo TKD DUAL BLOCK® per introdurre un elevato standard di riferimento nella concezione delle valvole termoplastiche. TKD è una valvola a sfera di smistamento e di miscelazione a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali.

Caratteristiche principali:

  • Maniglia ergonomica in HIPVC dotata di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera. Possibilità di installare il limitatore di manovra LTKD (disponibile come accessorio) che consente la rotazione della sfera e della maniglia solo per angoli prefissati di apertura o chiusura a 90° o 180°
  • Blocco maniglia 0°- 90° SHKD (disponibile come accessorio) ergonomicamente azionabile durante la manovra e lucchettabile
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Otturatore sferico a passaggio totale di tipo flottante ad alta finitura superficiale con passaggio a T o a L
  • Sistema di tenuta della sfera a 4 guarnizioni in PTFE che consente di compensare le spinte assiali garantendo ottima manovrabilità e lunga durata
Indietro Data sheet

EPDM

Codice d DN PN E H H1 L Z g
TKDIA020E 20 15 16 54 118 80 16 86 310
TKDIA025E 25 20 16 65 145 100 19 107 550
TKDIA032E 32 25 16 73 160 110 22 116 790
TKDIA040E 40 32 16 86 188.5 131 26 136.5 1275
TKDIA050E 50 40 16 98 219 148 31 157 1660
TKDIA063E 63 50 16 122 266.5 179 38 190.5 2800

FKM

Codice d DN PN E H H1 L Z g
TKDIA020F 20 15 16 54 118 80 16 86 310
TKDIA025F 25 20 16 65 145 100 19 107 550
TKDIA032F 32 25 16 73 160 110 22 116 790
TKDIA040F 40 32 16 86 188.5 131 26 136.5 1275
TKDIA050F 50 40 16 98 219 148 31 157 1660
TKDIA063F 63 50 16 122 266.5 179 38 190.5 2800
  • Sistema di giunzione per incollaggio e per filettatura
  • Sistema di supporto delle tenute della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Stelo di manovra ad elevata finitura superficiale con doppio O-Ring e doppia chiavetta di collegamento alla sfera, dotato di indicatore visivo di posizione della sfera per la corretta installazione della maniglia
  • Supporto integrato nel corpo per il fissaggio della valvola
  • Possibilità di installare attuatori pneumatici e/o elettrici grazie alla robusta torretta di ancoraggio per una facile e rapida automazione tramite l’ausilio del modulo Power Quick (opzionale)
  • Compatibilità del materiale della valvola (PVC-C) e degli elementi di tenuta in elastomero (EPDM o FKM), con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti.
