TI1 - Ti a 90°

Raccordi in PVC rigido.

Ti a 90° estremità a bicchiere per incollaggio.

Raccordi in PVC (polivinile di cloruro) per utilizzo in condotte in pressione per impianti irrigui, acquedottistica, impianti chimici e per trattamento acque in generale.

Indietro Data sheet
1V210 - Valvola di fondo a sfera tonda bighiera DN 10:100

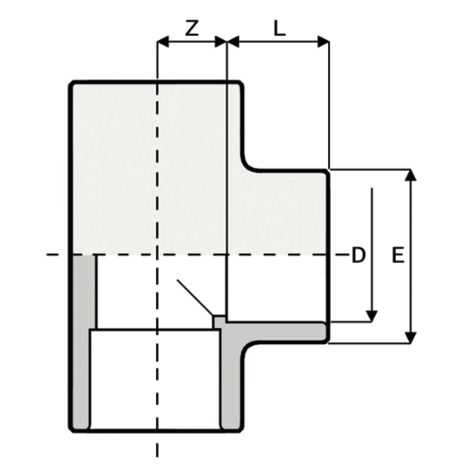

Codice D PN L Z E g
1RTI111000 110 16 61 61 128 1400
1RTI113000 125 16 69 66 146 2020
1RTI115000 140 16 76 72 163 2740
1RTI116000 16 16 14 9 23 13
1RTI117000 160 16 86 82 186 4042
1RTI120000 20 16 16 11 27 22
1RTI121000 200 10 106 102 230 6960
1RTI123000 225 10 119 115 258 9600
1RTI125000 25 16 19 14 33 42
1RTI126000 250 10 131 128 286 13250
1RTI128000 280 10 146 144 319 17840
1RTI132000 32 16 22 18 40 66
1RTI133000 315 10 164 162 360 25300
1RTI140000 40 16 26 22 49 99
1RTI150000 50 16 31 26 61 162
1RTI163000 63 16 38 33 75 286
1RTI175000 75 16 44 39 80 506
1RTI190000 90 16 51 47 106 795
  • Gamma dimensionale: Serie metrica: d 12 ÷ d 315 (mm)
  • Pressione nominale:
    • PN 16 con acqua a 20 °C fino a d 160, PN10 da d 180 a d 315
  • Campo di temperatura: 0 °C ÷ 60 °C
  • Riferimenti normativi:
    • ISO 727, UNI EN ISO 1452-3, BS 4346-1, UNI EN ISO 15493, UNI EN 10226-1
  • Materiale raccordi: PVC-U
  • Materiali tenuta:
    • Guarnizioni in EPDM, su richiesta FKM
    • Anello di rinforzo (TM3, GM3, MM3, RM3) in acciaio INOX AISI 430
