T45DE SDR17 - T a 45°
T a 45° con codolo lungo per saldatura di testa SDR 17 - S8.
Serie di raccordi corti e lunghi progettati per il convogliamento di fluidi in pressione per applicazioni di saldatura di testa ed elettrofusione.

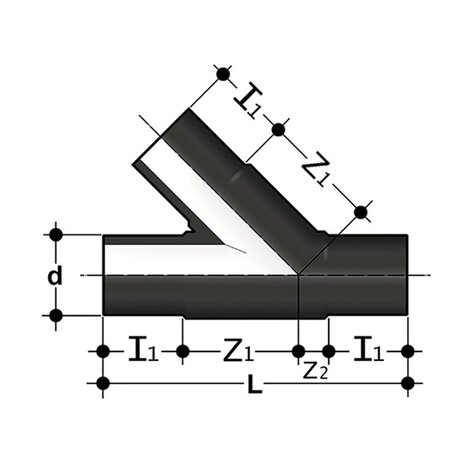

| Codice | d | L | l1 | Z1 | Z2 | S | g |
|---|---|---|---|---|---|---|---|
| T45DE17050 | *50 | 223 | 55 | 90 | 23 | 3,0 | 200 |
| T45DE17063 | *63 | 256 | 70 | 68 | 24 | 3,8 | 410 |
| T45DE17075 | *75 | 299 | 77 | 113 | 32 | 4,5 | 690 |
| T45DE17090 | *90 | 354 | 82 | 148 | 42 | 5,4 | 1080 |
| T45DE17110 | *110 | 399 | 90 | 170 | 49 | 6,6 | 1640 |
| T45DE17125 | *125 | 440 | 93 | 204 | 47 | 7,4 | 2665 |
| T45DE17160 | *160 | 521 | 98 | 262 | 68 | 9,5 | 4820 |
| T45DE17180 | *180 | 557 | 105 | 275 | 74 | 10,7 | 6440 |
| T45DE17200 | *200 | 598 | 113 | 294 | 78 | 11,9 | 8420 |
| T45DE17225 | *225 | 670 | 120 | 344 | 86 | 13,4 | 11980 |
* prodotti di rivendita
- Range dimensionale: d 12 ÷ d 800 (mm)
- Pressione nominale: SDR 17 (PN10) con acqua a 20 °C, SDR 11 (PN16) con acqua a 20 °C
- Campo di temperatura: -40 °C ÷ 60 °C
- Norme di accoppiamento - Norme di riferimento:
- Saldatura: EN ISO 15494. Con tubi secondo EN ISO 15494
- Sistema di flangiatura: ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150
- Criteri costruttivi: UNI EN ISO 15494
- Metodi e requisiti di prova: UNI EN ISO 15494
- Criteri di installazione: DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3
- Materiale del raccordo: PE-HD
- Materiale della guarnizione: EPDM, FKM
