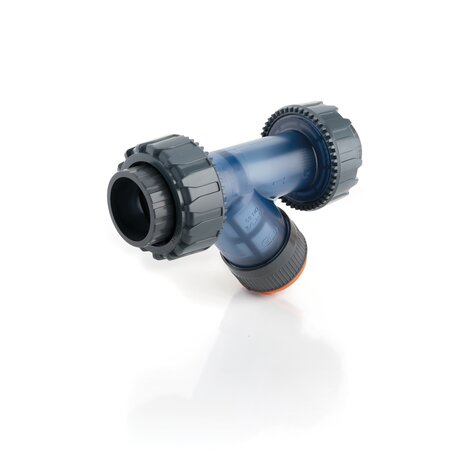

RVUFV-RVUFT - Raccoglitore di impurità DN 10:100

RVUFV PVC-U rigido - RVUFT PVC-U trasparente.
Raccoglitore di impurità con attacchi a bocchettone femmina filettatura cilindrica gas.

Il raccoglitore di impurità RV limita il passaggio di particelle solide presenti nel fluido mediante un filtro.
Indietro Data sheet

EPDM

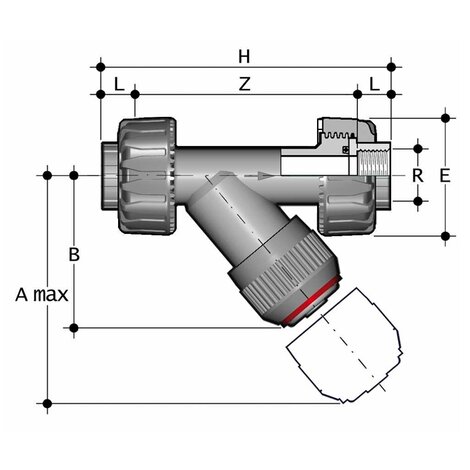

Codice R DN PN RVUFV PN RVUFT A max B E H L Z Fig. g
RVUFV038E 3/8” 10 16 16 125 72 55 135 11,4 112,2 A 206
RVUFT112E 1” 1/2 40 16 10 210 120 100 235 21,4 192,2 A 1106
RVUFT114E 1” 1/4 32 16 10 190 111 87 214 21,4 171,2 A 742
RVUFT100E 1” 25 16 16 165 95 75 183 19,1 144,8 A 522
RVUFT034E 3/4” 20 16 16 145 84 66 159 16,3 126,4 A 355
RVUFT012E 1/2” 15 16 16 125 72 55 142 15 112 A 210
RVUFT038E 3/8” 10 16 16 125 72 55 135 11,4 112,2 A 206
RVUFV200E 2” 50 16 10 240 139 120 285 25,7 233,6 A 1873
RVUFV112E 1” 1/2 40 16 10 210 120 100 235 21,4 192,2 A 1106
RVUFV114E 1” 1/4 32 16 10 190 111 87 214 21,4 171,2 A 742
RVUFV100E 1” 25 16 16 165 95 75 183 19,1 144,8 A 522
RVUFV034E 3/4” 20 16 16 145 84 66 159 16,3 126,4 A 355
RVUFV012E 1/2” 15 16 16 125 72 55 142 15 112 A 210
RVUFT200E 2” 50 16 10 240 139 120 285 25,7 233,6 A 1873

disponibile anche con connessioni standard JIS

  • Sistema di giunzione per incollaggio, per filettatura e per flangiatura
  • Filtro montato su un supporto facilmente estraibile che facilita la pulitura o la sostituzione del filtro stesso
  • Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
  • Possibilità di effettuare la manutenzione con il corpo valvola installato
