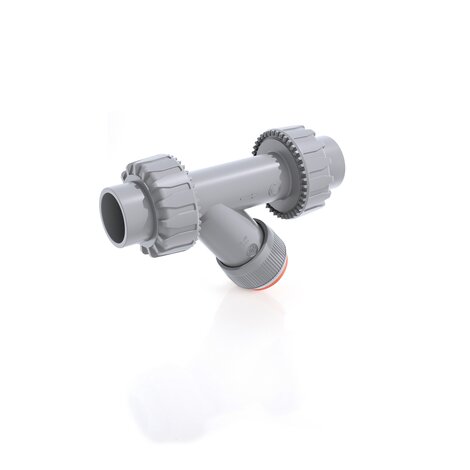

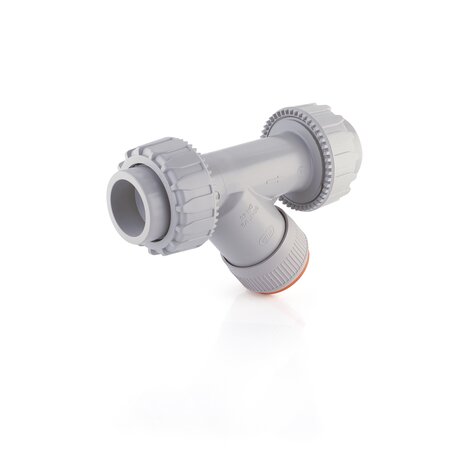

RVUAC - Raccoglitore di impurità DN 15:50
Raccoglitore di impurità con attacchi a bocchettone femmina per incollaggio, serie ASTM.
Il raccoglitore di impurità RV limita il passaggio di particelle solide presenti nel fluido mediante un filtro.
EPDM
| Codice | d | DN | PN | A max | B | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|
| RVUAC012E | 1/2” | 15 | 16 | 125 | 72 | 55 | 149 | 22,5 | 104 | 231 |
| RVUAC034E | 3/4” | 20 | 16 | 145 | 84 | 66 | 172 | 25,5 | 121 | 392 |
| RVUAC100E | 1” | 25 | 16 | 165 | 95 | 75 | 190 | 28,7 | 132,6 | 576 |
| RVUAC114E | 1” 1/4 | 32 | 10 | 190 | 111 | 87 | 223 | 32 | 159 | 802 |
| RVUAC112E | 1” 1/2 | 40 | 10 | 210 | 120 | 100 | 251 | 35 | 181 | 1199 |
| RVUAC200E | 2” | 50 | 10 | 240 | 139 | 120 | 298 | 38,2 | 221,6 | 2018 |
FKM
| Codice | d | DN | PN | A max | B | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|
| RVUAC012F | 1/2” | 15 | 16 | 125 | 72 | 55 | 149 | 22,5 | 104 | 231 |
| RVUAC034F | 3/4” | 20 | 16 | 145 | 84 | 66 | 172 | 25,5 | 121 | 392 |
| RVUAC100F | 1” | 25 | 16 | 165 | 95 | 75 | 190 | 28,7 | 132,6 | 576 |
| RVUAC114F | 1” 1/4 | 32 | 10 | 190 | 111 | 87 | 223 | 32 | 159 | 802 |
| RVUAC112F | 1” 1/2 | 40 | 10 | 210 | 120 | 100 | 251 | 35 | 181 | 1199 |
| RVUAC200F | 2” | 50 | 10 | 240 | 139 | 120 | 298 | 38,2 | 221,6 | 2018 |
- Sistema di giunzione per incollaggio, per filettatura e per flangiatura
- Filtro montato su un supporto facilmente estraibile che facilita la pulitura o la sostituzione del filtro stesso
- Compatibilità del materiale della valvola (PVC-C) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Possibilità di effettuare la manutenzione con il corpo valvola installato
