RIM - Raccordo per saldatura di tasca, riduzione

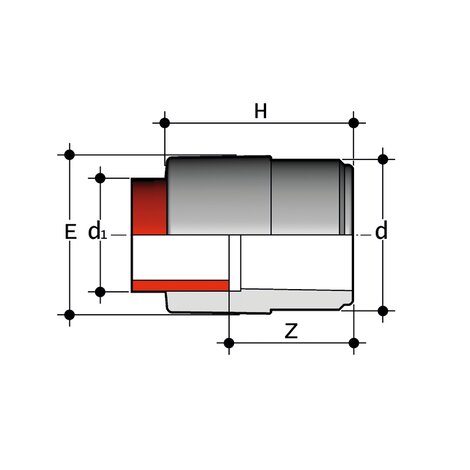

Riduzione: estremità maschio (d), estremità femmina ridotta per saldatura di tasca (d1).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura a caldo di tasca.
| Codice | d x d1 | PN | E | H | Z | g |
|---|---|---|---|---|---|---|
| RIM025020 | 25 x 20 | 10 | 28 | 39 | 25 | 10 |
| RIM032020 | 32 x 20 | 10 | 36 | 43 | 30 | 13 |
| RIM032025 | 32 x 25 | 10 | 34 | 46 | 30 | 17 |
| RIM040025 | 40 x 25 | 10 | 42 | 48 | 33 | 24 |
| RIM040032 | 40 x 32 | 10 | 42 | 51 | 33 | 27 |
| RIM050032 | 50 x 32 | 10 | 52 | 54 | 36 | 39 |
| RIM050040 | 50 x 40 | 10 | 52 | 57 | 36 | 44 |
| RIM063032 | 63 x 32 | 10 | 65 | 61 | 44 | 69 |
| RIM063050 | 63 x 50 | 10 | 65 | 68 | 44 | 76 |
| RIM075050 | 75 x 50 | 10 | 78 | 69 | 47 | 106 |
| RIM075063 | 75 x 63 | 10 | 78 | 75 | 47 | 115 |
| RIM090063 | 90 x 63 | 10 | 92 | 82 | 56 | 156 |
| RIM090075 | 90 x 75 | 10 | 92 | 88 | 56 | 175 |
| RIM110063 | 110 x 63 | 10 | 112 | 93 | 66 | 290 |
| RIM110090 | 110 x 90 | 10 | 112 | 102 | 66 | 305 |
