Riduzione con Flangia PN10

Toulipe ridotto PVC-U, M/F, Grigio RAL 7011, connessione FORSHEDA 601 POWER-LOCK®.

I raccordi sono conformi alle norme UNI EN ISO 1452, DIN 8063, ISO 2045, ISO/DIS 6455 per il trasporto di fluidi in pressione per adduzione di acqua potabile, acque reflue e fluidi alimentari: olio, vino, latte.

Indietro Data sheet
Riduzione con Flangia PN10

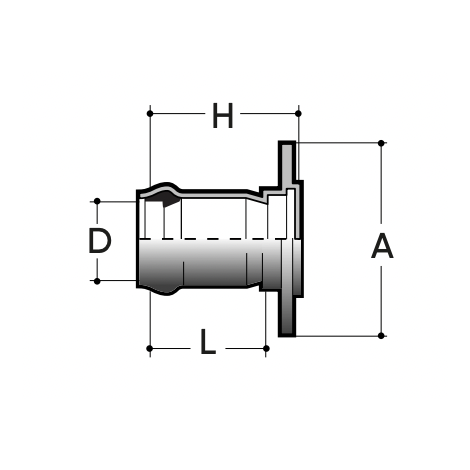

Codice D x dn (mm) Ø A x n.fori (mm) L (mm) H (mm) Peso (gr)
TRVP10075050FBL 75x50 125x4 120 350 769
TRVP10090050FBL 90x50 125x4 120 365 1092
TRVP10090065FBL 90x65 145x4 120 365 1092
TRVP10110050FBL 110x50 125x4 130 390 1449
TRVP10110065FBL 110x65 145x4 130 390 1449
TRVP10110080FBL 110x80 160x8 130 390 1449
TRVP10125050FBL 125x50 125x4 140 420 1846
TRVP10125065FBL 125x65 145x4 140 420 1846
TRVP10125080FBL 125x80 160x8 140 420 1846
TRVP10125100FBL 125X100 180X8 140 420 1846
TRVP10140050FBL 140x50 125x4 160 460 2409
TRVP10140065FBL 140x65 145x4 160 460 2409
TRVP10140080FBL 140x80 160x8 160 460 2409
TRVP10140100FBL 140x100 180x8 160 460 2.409
TRVP10160080FBL 160x80 160x8 160 500 3321
TRVP10160100FBL 160x100 180x8 160 500 3321
TRVP10160125FBL 160x125 210x8 160 500 3321
TRVP10200080FBL 200x80 160x8 200 620 5632
TRVP10200100FBL 200x100 180x8 200 620 5632
TRVP10200125FBL 200x150 240x8 200 620 5632
TPVP10225200FBL 225x200 295x8 210 390 6300

*Anello in gomma
**PN8
