QHV/Y
Guarnizioni piane

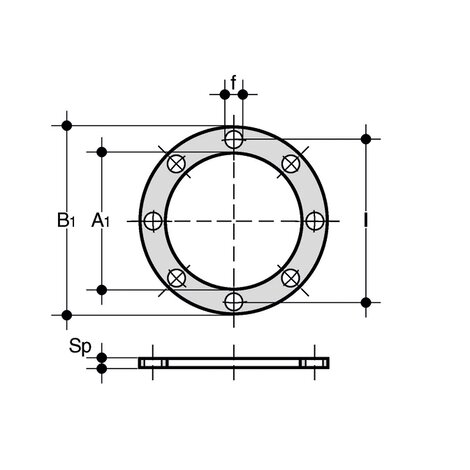

Guarnizione piana in EPDM per flangiatura secondo DIN2501, EN1092, autocentrante per foratura PN10/16 fino a DN 150 e PN 10 da DN 200
| Codice | d | DN | A1 | B1 | F | I | U | Sp |
|---|---|---|---|---|---|---|---|---|
| QHVY020E | 20 - 1/2" | 15 | 17 | 95 | 14 | 65 | 4 | 2 |
| QHVY025E | 25 - 3/4" | 20 | 22 | 107 | 14 | 76,3 | 4 | 2 |
| QHVY032E | 32 - 1" | 25 | 28 | 117 | 14 | 86,5 | 4 | 2 |
| QHVY040E | 40 - 1" 1/4 | 32 | 36 | 142,5 | 18 | 101 | 4 | 2 |
| QHVY050E | 50 - 1" 1/2 | 40 | 45 | 153,3 | 18 | 111 | 4 | 2 |
| QHVY063E | 63 - 2" | 50 | 57 | 168 | 18 | 125,5 | 4 | 2 |
| QHVY075E | 75 - 2" 1/2 | 65 | 71 | 187,5 | 18 | 145,5 | 4 | 3 |
| QHVY090E | 90 - 3" | 80 | 84 | 203 | 18 | 160 | 8 | 3 |
| QHVY110E | 110 - 4" | 100 | 102 | 223 | 18 | 181 | 8 | 3 |
| QHVY125EDN125 | 125 | 125 | 132 | 250 | 18 | 210 | 8 | 3 |
| QHVY140E | 140 | 125 | 132 | 250 | 18 | 210 | 8 | 3 |
| QHVY160E | 160 - 6" | 150 | 152 | 288.5 | 22 | 241,5 | 8 | 4 |
| QHVY200E | 200 | 200 | 192 | 340 | 22 | 295 | 8 | 4 |
| QHVY225E | 225 - 8" | 200 | 215 | 340 | 22 | 295 | 8 | 4 |
| QHVY250E | 250 | 250 | 238 | 395 | 22 | 350 | 8 | 4 |
| QHVY280E | 280 | 250 | 265 | 395 | 22 | 350 | 12 | 4 |
| QHVY315E | 315 | 300 | 290 | 462 | 22 | 400 | 12 | 4 |
| QHVY355E | 355 | 350 | 337 | 500 | 22 | 460 | 16 | 2 |
| QHVY400E | 400 | 400 | 384 | 555 | 22 | 515 | 16 | 2 |
