QHV/X - Guarnizione piana
Guarnizione piana in EPDM e FKM per flangiatura secondo EN1092.

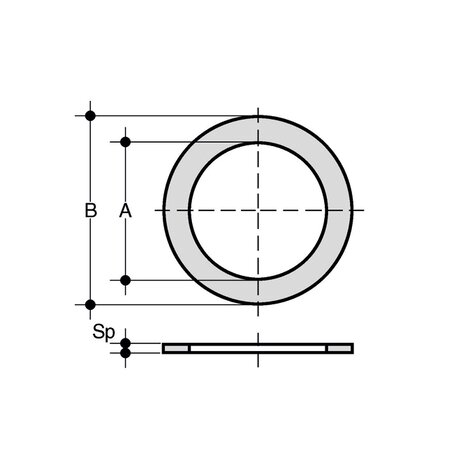

| Codice | d | DN | A | B | Sp |
|---|---|---|---|---|---|
| QHVX020E | 20 - 1/2" | 15 | 20 | 32 | 2 |
| QHVX025E | 25 - 3/4" | 20 | 24 | 38,5 | 2 |
| QHVX032E | 32 - 1" | 25 | 32 | 48 | 2 |
| QHVX040E | 40 - 1" 1/4 | 32 | 40 | 59 | 2 |
| QHVX050E | 50 - 1"1/2 | 40 | 50 | 71 | 2 |
| QHVX063E | 63 - 2" | 50 | 63 | 88 | 2 |
| QHVX075E | 75 - 2" 1/2 | 65 | 75 | 104 | 2 |
| QHVX090E | 90 - 3" | 80 | 90 | 123 | 2 |
| QHVX110E | 110 - 4" | 100 | 110 | 148 | 3 |
| Codice | d | DN | A | B | Sp |
|---|---|---|---|---|---|
| QHVX020F | 20 - 1/2" | 15 | 20 | 32 | 2 |
| QHVX025F | 25 - 3/4" | 20 | 24 | 38,5 | 2 |
| QHVX032F | 32 - 1" | 25 | 32 | 48 | 2 |
| QHVX040F | 40 - 1" 1/4 | 32 | 40 | 59 | 2 |
| QHVX050F | 50 - 1"1/2 | 40 | 50 | 71 | 2 |
| QHVX063F | 63 - 2" | 50 | 63 | 88 | 2 |
| QHVX075F | 75 - 2" 1/2 | 65 | 75 | 104 | 2 |
| QHVX090F | 90 - 3" | 80 | 90 | 123 | 2 |
| QHVX110F | 110 - 4" | 100 | 110 | 148 | 3 |
