PRATICA PUBLIC, per acque bianche e nere

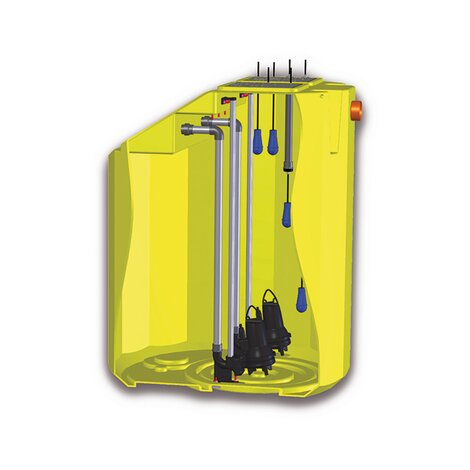

Stazione di Sollevamento in polietilene monoblocco con piedi di accoppiamento per fognature pubbliche.

NOTE:
B: pompe con girante monocanale;
E: pompe con girante arretrata “Vortex”;
R: pompe rototrituratrici.

Note: FORNITO CON: sonde di livello, valvole a sfera e di non ritorno, quadro elettrico, piedi di accoppiamento con tubi guida - OPZIONALE: allarme ottico/acustico, telecontrollo. GARANZIE: Direttiva Macchine 2006/42/CE - Direttiva Compatibilità Elettro Magnetica 2004/108/CE - Direttiva Bassa Tensione 2006/95/CE
Applicazione: Vengono utilizzate per convogliare acque reflue verso recapiti finali che si trovano ad altezze più elevate e ad una certa distanza dai punti di scarico.
Indietro Data sheet

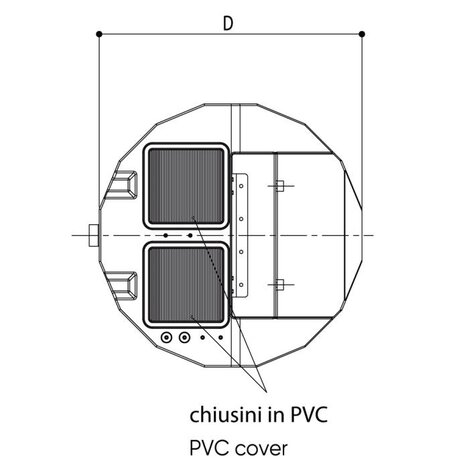

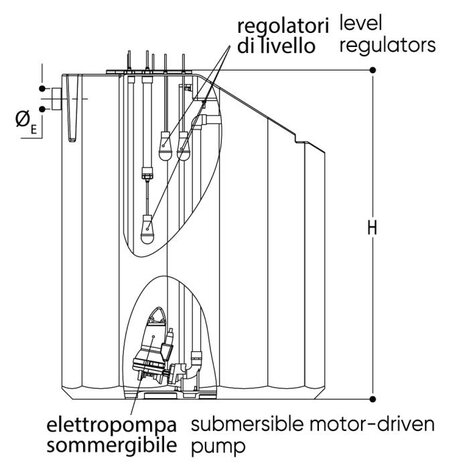

Codice D (cm) Altezza H (cm) ØE (mm) Potenza pompa (Kw) Capacità (litri) Tensione (V) Portata Q (m3/h) Mandata (“) Articolo Prevalenza H (m)
IS04600 160 200 200 1,1 3.000 380 0 - 42 2 3000 B2 2 - 15
IS04601 160 200 200 1,1 3.000 380 0 - 36 2 3000 E2 2 - 11
IS04602 160 200 200 2,6 3.000 380 0 - 12,5 3000 R2 4-21
IS04603 160 240 200 1,5 4.000 380 0 - 48 2 4000 B2 3 - 18
IS04604 160 240 200 1,5 4.000 380 0 - 42 2 4000 E2 2 - 13
IS04605 160 240 200 2,6 4.000 380 0 - 12,5 4000 R2 4-21
IS04606 160 280 200 2,2 5.000 380 0 - 54 2 5000 B2 5 - 20
IS04607 160 280 200 2,2 5.000 380 0 - 48 2 5000 E2 3 - 17
IS04608 160 280 200 2,6 5.000 380 0 - 12,5 5000 R2 4-21
